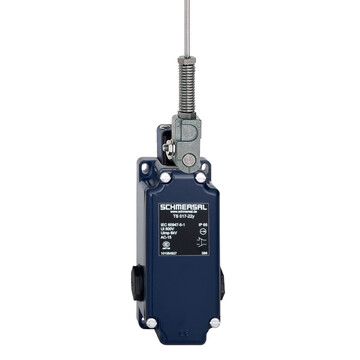

MV4H 017-22Y - 131060373
Wyłącznik pozycyjny Schmersal, obudowa metalowa IP65, dźwignia prętowa metalowa O4mm ze sprężyną, 4 zestyki, długość pręta 356mm, prąd cieplny 10 A, temperatura pracy -30°C do +90°C, 1 000 000 operacji.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MV4H 017-22Y 131060373
- 3 Wlot kablowy M 20 x 1.5
- Obudowa metalowa
- 4 Zestyki
- 67 mm x 130 mm x 43 mm ( Trzpień z kulką z przodu)
- Głowica aktywatora może być obracana w krokach co 4 x 90°
- Bezstopniowa regulacja pozycji dźwigni 360°
- Dźwignia może być obracana o 180°
- Elastyczność sprężyny umożliwia niedokładne ruchy napędu
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | MV4H 017-22Y | |
Numer artykułu (Numer katalogowy) | 131060373 | |
EAN (European Article Number) | 8905236105128 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Zasada działania | mechaniczne | |
Materiał obudowy | Odlew ciśnieniowy z metalu lekkiego, lakierowany | |
Materiał powłoki obudowy | malowane | |
Materiał pręta | Metal | |
Ciężar brutto | 658 g | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia prętowa | |
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Kąt aktywacji, od lewej strony | 30 ° | |
Kąt aktywacji, od prawej strony | 30 ° | |
Szybkość najazdu, minimalne | 1 mm/min | |
Szybkość najazdu, maksimum | 3 m/s | |
Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 43 mm | |
Szerokość czujnika | 67 mm | |
Wysokość czujnika | 356 mm | |
Średnica pręta | 4 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -30 ... +90 °C | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Materiał zestyków, elektrycznych | Srebro |
