UV10H 432Y - 101060554

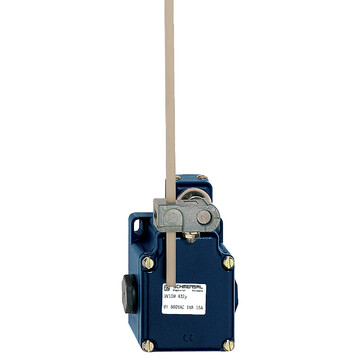

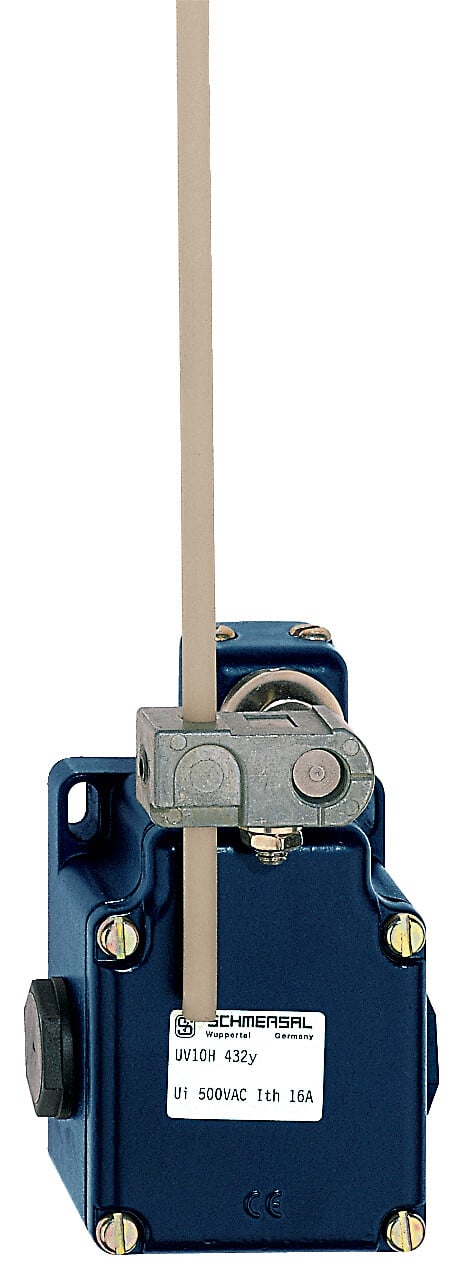

Wyłącznik pozycyjny Schmersal, obudowa metalowa IP65, dźwignia prętowa z żywicy epoksydowej O6mm, 2 zestyki NC, długość czujnika 280mm, prąd cieplny 16 A, temp. -20°C do +60°C, 3 wloty M20.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry UV10H 432Y 101060554
- Obudowa metalowa
- 2 Zestyki
- 62 mm x 80 mm x 50 mm ( Trzpień z kulką z przodu)
- Regulowane punkty przełączenia i funkcje kontaktów
- 3 wloty kablowe M 20 x 1.5
- Głowica aktywatora może być obracana w krokach co 4 x 90°
- Bezstopniowa regulacja pozycji dźwigni 360°
- Dźwignia może być obracana o 180°
- Pręt z żywicy epoksydowej
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | UV10H 432Y | |
| Numer artykułu (Numer katalogowy) | 101060554 | |
| EAN (European Article Number) | 4030661046778 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Materiał obudowy | odlew ze stopów lekkich | |
| Materiał powłoki obudowy | malowane | |
| Materiał pręta | Żywica epoksydowa | |
| Ciężar brutto | 545 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 2 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia prętowa | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Kąt aktywacji, od lewej strony | 30 ° | |
| Kąt aktywacji, od prawej strony | 30 ° | |
| Rozwarcie styków | 2 x 1,5 mm | |
| Szybkość najazdu, minimalne | 1 mm/min | |
| Szybkość najazdu, maksimum | 3 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 1,5 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 50 mm | |
| Szerokość czujnika | 62 mm | |
| Wysokość czujnika | 280 mm | |
| Średnica pręta | 6 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -20 ... +60 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 16 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Rodzaj zestyku i punkty przełączania można ustawić fabrycznie zgodnie z zamówieniem. | |
