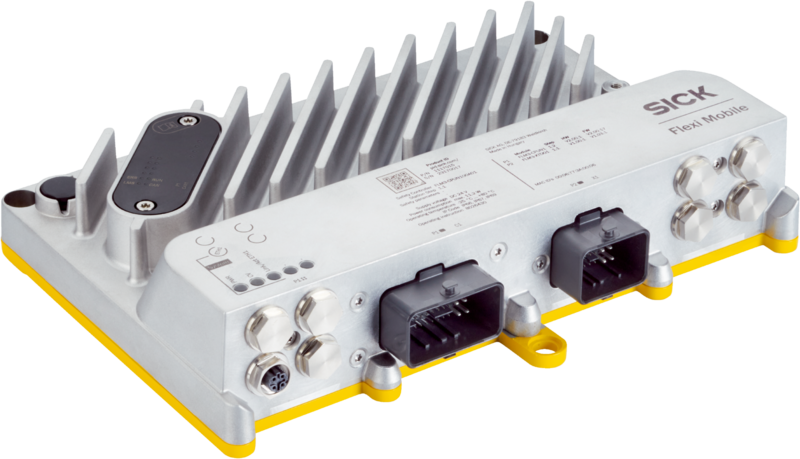

FLM3-CPUN100A01 - 1117015
Sterownik bezpieczeństwa SICK do aplikacji mobilnych, 28 wejść bezpieczeństwa, 12 wyjść, 8 testowych, 2 wejścia enkodera, komunikacja Ethernet/Modbus TCP/SLMP, PL e, SIL3, IP65/IP69K.
Parametry produktu
Opisy produktu
Sterowniki bezpieczeństwa, Flexi Mobile, FLM3-CPUN100A01, Zastosowanie: Sterownik bezpieczeństwa do aplikacji mobilnych, Poziom bezpieczeństwa: PL e, SIL 3, Wejścia/wyjścia: 28 wejść bezpieczeństwa, 12 wyjść bezpieczeństwa, 8 wyjść testowych, Liczba podłączanych enkoderów inkrementalnych A/B (niezabezpieczone): 2, Interfejs dla enkodera: Enkoder inkrementalny A/B, HTL 24 V, Interfejs komunikacyjny: Ethernet, Modbus® TCP, SLMP, Program konfiguracyjny: Safety Designer, Zakres dostawy: Sterownik bezpieczeństwa, SmartPlug, Śruba M5 do przyłącza FE, Instrukcja bezpieczeństwa, Instrukcje eksploatacji do pobrania, Ważne instrukcje eksploatacji: 8026430: Instrukcja eksploatacji Flexi Mobile, 8026436: Instrukcja eksploatacji IO XTDO1
Cechy | ||
---|---|---|
Zakres dostawy | Sterownik bezpieczeństwa SmartPlug Śruba M5 do przyłącza FE Instrukcja bezpieczeństwa Instrukcje eksploatacji do pobrania |
|
Wbudowane elementy | 1 × FLM3-CPUN1 1 × FLM3-XTDO1 |
|
Ważne instrukcje eksploatacji | 8026430: Instrukcja eksploatacji Flexi Mobile 8026436: Instrukcja eksploatacji IO XTDO1 |
|
Charakterystyka bezpieczeństwa technicznego | ||
Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
Kategoria | Kategoria 4 (ISO 13849-1) | |
Poziom zapewnienia bezpieczeństwa | PL e (ISO 13849-1) | |
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | Patrz instrukcja obsługi | |
TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
Interfejsy | ||
Typ przyłącza | 1 × USB (na SmartPlug) 1 × wtyczka prostokątna, 48-pinowa, typ: Molex CMC 1 × wtyczka prostokątna, 32-pinowa, typ: Molex CMC 1 × Ethernet: gniazdo wtykowe M12, 4-pinowe, kodowane D |
|
Liczba podłączanych enkoderów inkrementalnych A/B (niezabezpieczone) | 2 | |
Wejścia bezpieczeństwa | 28 | |
Kompatybilny z Flexi Loop | Tak | |
Wyjścia bezpieczeństwa | 12 | |
Wyjścia testowe | 8 | |
Interfejs komunikacyjny | Ethernet Modbus® TCP SLMP |
|
Konfiguracja i diagnostyka | ||
Oprogramowanie | Safety Designer | |
Pamięć | SmartPlug (element wymienny, wchodzi w zakres dostawy) | |
Interfejs | Przyłącze USB za pośrednictwem SmartPlug Interfejs konfiguracyjny TCP/IP |
|
Wskaźniki | LEDs | |
Instalacja elektryczna | ||
Klasa ochrony | III (IEC 61140) | |
Napięcie zasilania UV | 24 V DC (16 V ... 32 V) | |
Rodzaj zasilania elektrycznego | PELV lub SELV | |
Odporność na zakłócenia | EN 61000-6-2 EN 61000-6-7 |
|
Emisja zakłóceń | EN 61000-6-4 | |
Kategoria przepięciowa | II (EN 61131-2) | |
Czas do załączenia | ≤ 15 s | |
Mechanika | ||
Wymiary (szer. x wys. x głęb.) | 266 mm x 57,6 mm x 194 mm | |
Stopień zanieczyszczenia | 4 (IEC 61010-1) 3 (UL 61010-1) |
|
Typ sterownika | Urządzenie zamknięte (IEC 61010-2-201) | |
Masa | 1,95 kg (± 5 %) | |
Montaż | 3 otwory przelotowe na śrubę M6 (opcjonalnie z podkładkami izolacyjnymi EMC) | |
Dane dotyczące otoczenia | ||
Stopień ochrony | IP65 (IEC 60529) IP66 (IEC 60529) IP67 (IEC 60529) IP69K (ISO 20653) Typ 1, „Raintight” i „Watertight” zgodnie z UL50E (UL 61010-1) |
|
Temperatura otoczenia pracy | –25 °C ... +60 °C | |
Gehäusetemperatur | –25 °C ... +80 °C | |
Temperatura składowania | –40 °C ... +85 °C | |
Wysokość pracy | ≤ 4000 m nad poziomem morza | |
Wilgotność powietrza | ≤ 95 %, bez kondensacji | |
Odporność na drgania | 5 g, 5 Hz ... 200 Hz (EN 60068-2-6) | |
Szum szerokopasmowy | 3,5 g RMS, 10 Hz ... 500 Hz (EN 60068-2-64) | |
Odporność na wstrząsy | ||
Pojedynczy udar (3 impulsy) | 100 g, 6 ms (EN 60068-2-27) | |
Udar ciągły (1500 impulsów) | 30 g, 11 ms (EN 60068-2-27) | |
Salznebel | Procedura kontrolna 4 (EN 60068-2-52) | |
Sonnenstrahlung und Bewitterung | Procedura kontrolna Sa2 (EN 60068-2-5) | |
Certyfikaty | ||
EU declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat cRUus | Tak | |
Certyfikat EC-Type-Examination | Tak | |
Certyfikat Third party | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27243001 | |
ECLASS 5.1.4 | 27243101 | |
ECLASS 6.0 | 27243101 | |
ECLASS 6.2 | 27243101 | |
ECLASS 7.0 | 27243101 | |
ECLASS 8.0 | 27243101 | |
ECLASS 8.1 | 27243101 | |
ECLASS 9.0 | 27243101 | |
ECLASS 10.0 | 27243101 | |
ECLASS 11.0 | 27243101 | |
ECLASS 12.0 | 27243101 | |
ETIM 5.0 | EC001449 | |
ETIM 6.0 | EC001449 | |
ETIM 7.0 | EC001449 | |
ETIM 8.0 | EC001449 | |
UNSPSC 16.0901 | 32151705 | |
Dane dotyczące cła | ||
Masa jednostkowa | 2.520 kg | |
Masa jednostkowa netto | 2.52 kg | |
Jednostka objętości | 13311 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Węgry | |
EAN | 4047084550164 |
