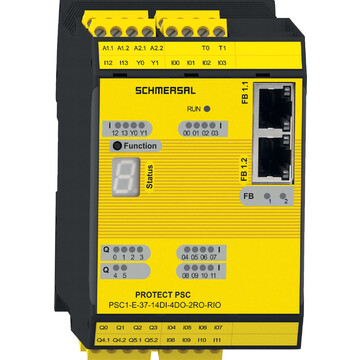

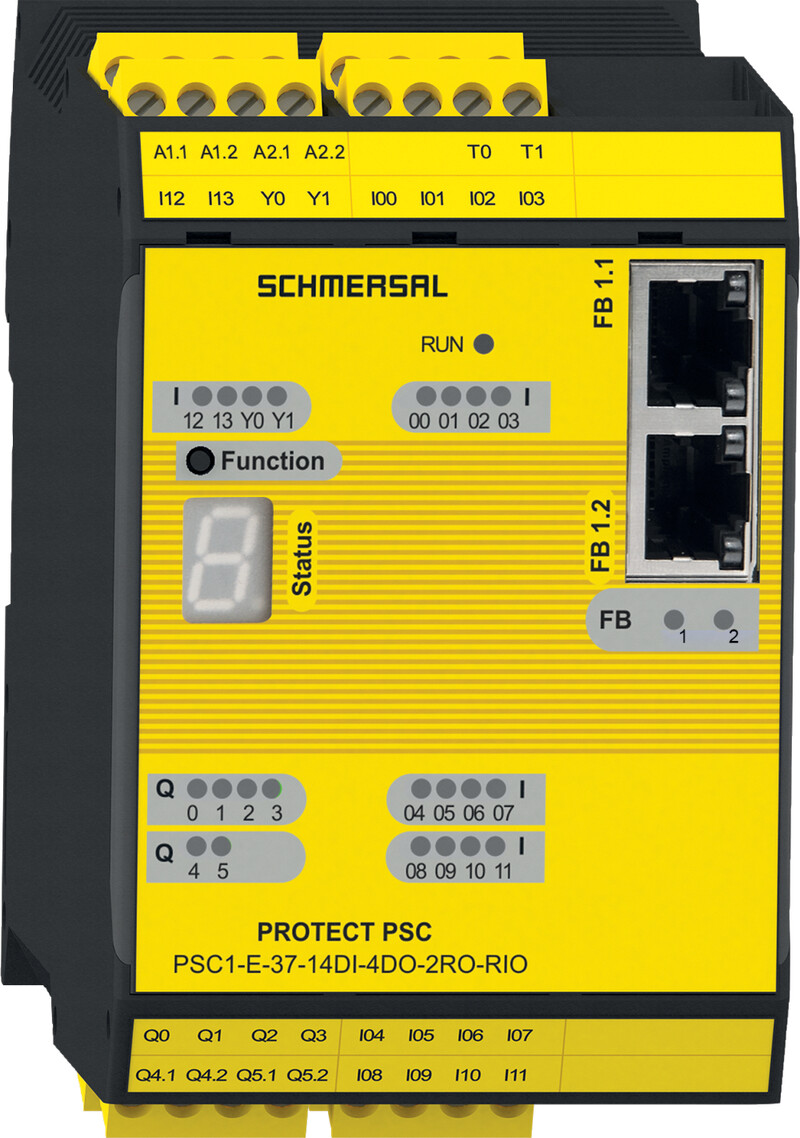

PSC1-E-37-14DI-4DO-2RO-RIO - 103056286

Moduł rozszerzający Schmersal, 14 cyfrowych wejść, 4 półprzewodnikowe wyjścia 2 A, 2 wyjścia przekaźnikowe, 2 sygnalizacyjne, połączenie RJ45, montaż na szynie, IP20, PL e.


Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PSC1-E-37-14DI-4DO-2RO-RIO 103056286

  • Moduł rozszerzający dla serii PSC1-C-100
  • Zdecentralizowana rozbudowa z 14 wejściami cyfrowymi
  • 4 bezpieczne, 2 A, półprzewodnikowe wyjścia typu pp, przełączalne na 2 bezpieczne wyjścia typu pn
  • 14 bezpiecznych wejść na module podstawowym
  • 2 Wyjścia sygnalizacyjne
  • 2 bezpieczne wyjścia przekaźnikowe
Klucz zamówieniowy
Numer artykułu (Numer katalogowy) 103056286
EAN (European Article Number) 4030661649733
Właściwości ogólne
Ciężar brutto 533 g
Dane ogólne - właściwości
Komunikacja Master-Slave Tak
Liczba wyjść impulsowych (wyjść taktujących) 2
Liczba wyjść przekaźnikowych (1-kanałowych) 2
Liczba bezpiecznycvh wejść cyfrowych 14
Liczba bezpiecznych wyjść cyfrowych 4
Liczba wyjść sygnalizacyjnych 2
Klasyfikacja
Performance Level, up to e
Kategoria zgodnie z EN ISO 13849 4
Wartość PFH 1,26 x 10?8 /h
Safety Integrity Level (SIL) 3
Żywotność 20 Rok(lata)
Dane mechaniczne
Montaż Na standardowej szynie
Mechanical data - Connection technique
Przekrój kabla, minimalne 0,2 mm2
Przekrój kabla, maksimum 2,5 mm2
Przekrój żyły, minimum 24 AWG
Przekrój żyły, maksimum 12 AWG
Wire cross-section 24 ... 12 AWG
Przyłącze (mechaniczne) Odłączalne zaciski śrubowe
Dane mechaniczne - Wymiary
Szerokość 67,5 mm
Wysokość 100 mm
Głębokość 115 mm
Warunki otoczenia
Stopień ochrony IP20
Ambient temperature +0 ... +50 °C
Storage and transport temperature -25 ... +70 °C
Wilgotność względna, minimum 5 %
Wilgotność względna, maksimum 85 %
Uwaga (wilgotność względna) zapobiegający skraplaniu
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 2
Dane elektryczne
Operating voltage 24 VDC -15 % / +20 %
Rated operating voltage 24 VDC
Dane elektryczne - Uniwersalny interfejs komunikacyjny
Oznaczenie, interfejs komunikacyjny RJ45
Electrical data - Safety digital outputs
Znamionowy prąd roboczy (wyjścia bezpieczeństwa) 2 000 mA
Wyjście bezpieczne odporne na zwarcie, typu p (Q2 i Q3)
Dane elektryczne - bezpieczne wyjścia przekaźnikowe
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 2 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 2 A
Dane elektryczne - Kompatybilność elektromagnetyczna (EMC)
Kompatybilność elektromagnetyczna DIN EN 62061,DIN EN 61800-3
Promieniowanie zakłócające DIN EN 61000-6-4
Klasa kompatybilnosci elektromagnetycznej DIN EN 61000-6-7,DIN EN 61326-3,DIN EN 61000-6-2
Zakres dostawy
Zakres dostawy Backplane bus connector,Connector terminals
