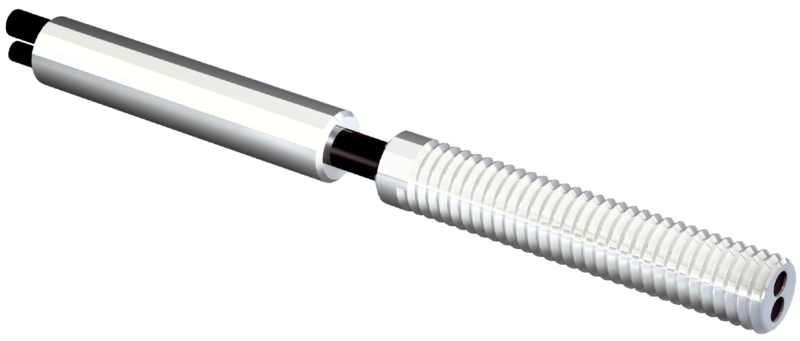

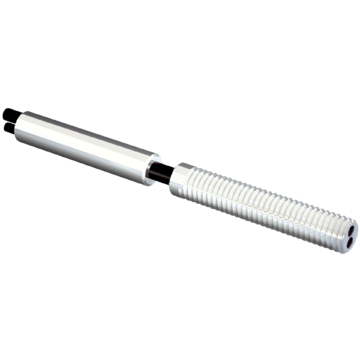

LL3-DK21 - 5313023
Przewód światłowodowy SICK, system odbiciowy, gwint M3, długość 0,5 m, współosiowy układ włókien, wykrywanie obiektów od 0,013 mm, promień gięcia 15 mm, materiał głowicy stal nierdzewna, temp. pracy -40°C...+70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DK21, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Długość przewodu światłowodowego: 500 mm, Średnica gwintu (korpus): M3, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Mocowanie, 2 x nakrętka sześciokątna M3, 2 x podkładka
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gwintowana | |
| Zadanie | Standard | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | 260 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,013 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Tak | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| W zakresie dostawy | Mocowanie, 2 x nakrętka sześciokątna M3, 2 x podkładka | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica gwintu (korpus) | M3 | |
| Światłowód | ||
| Długość przewodu światłowodowego | 500 mm | |
| Promień gięcia | 15 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 1,3 mm | |
| Układ włókien | Współosiowy | |
| Struktura rdzenia | S: Ø 0,25 mm, R: 10 x Ø 0,125 mm Współosiowy | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 9 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 15 mm | |
| Tryb pracy 70 µs | 60 mm | |
| Tryb pracy 250 µs | 95 mm | |
| Tryb pracy 500 µs | 115 mm | |
| Tryb pracy 1 ms | 135 mm | |
| Tryb pracy 2 ms | 180 mm | |
| Tryb pracy 8 ms | 260 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 14 mm | |
| Tryb pracy 70 µs | 45 mm | |
| Tryb pracy 250 µs | 75 mm | |
| Tryb pracy 2 ms | 135 mm | |
| Tryb pracy 8 ms | 200 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 70 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 20 mm | |
| Tryb pracy 250 µs | 40 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 9.000 g | |
| Masa jednostkowa netto | 9 g | |
| Jednostka objętości | 116.25 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
| EAN | 4047084152948 | |
