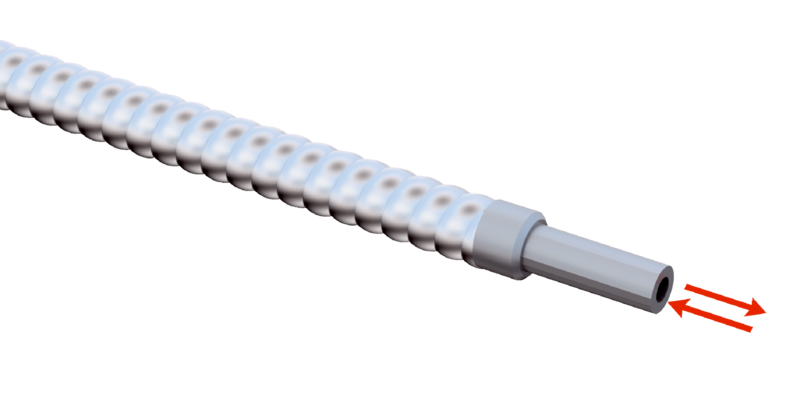

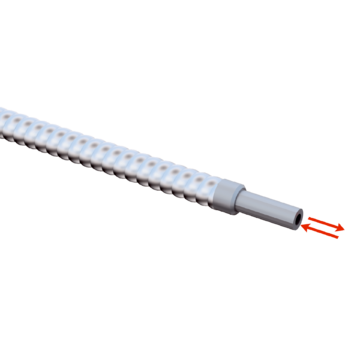

LL3-LT31450 - 2077269
Przewód światłowodowy SICK, system odbiciowy, włókno szklane, długość 450 mm, multifiber, płaszcz stal nierdzewna, końcówka gładka 5,8 mm, głowica aluminiowa, promień gięcia 20 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-LT31450, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gładka, Długa końcówka, Długość przewodu światłowodowego: 450 mm, Średnica końcówki gładkiej: 5,8 mm, Materiał, włókno: Szkło, Materiał, płaszcz: Stal nierdzewna, Materiał, głowica światłowodowa: Aluminium
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gładka, Długa końcówka | |
| Zadanie | Standard | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | W zależności od zastosowanego wzmacniacza światłowodowego | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica końcówki gładkiej | 5,8 mm | |
| Zwężenie średnicy światłowodu | ≥ 4 mm | |
| Zwężenie długości światłowodu od 2 mm | ≥ 11,4 mm | |
| Światłowód | ||
| Długość przewodu światłowodowego | 450 mm | |
| Promień gięcia | 20 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Układ włókien | Multifiber | |
| Struktura rdzenia | Multifiber | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Skrętka z metalu chromowanego | |
| Włókno | Szkło | |
| Masa | 32 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +60 °C | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 50 mm | |
| Tryb pracy 70 µs | 140 mm | |
| Tryb pracy 250 µs | 240 mm | |
| Tryb pracy 2 ms | 300 mm | |
| Tryb pracy 8 ms | 310 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 93 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 165 mm | |
| Tryb pracy 250 µs | 254 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 32.000 g | |
| Masa jednostkowa netto | 32 g | |
| Jednostka objętości | 144 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
