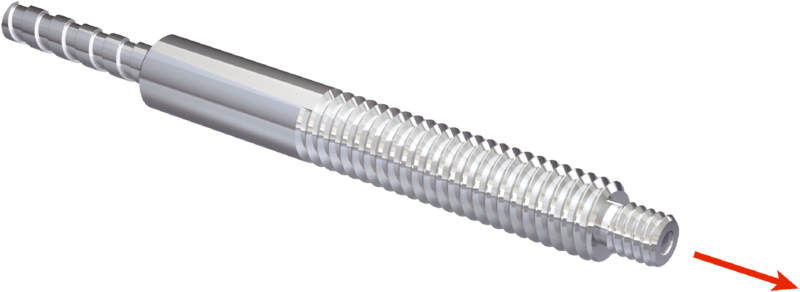

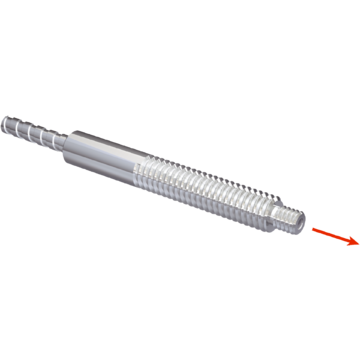

LL3-TH08 - 5325978
Przewód światłowodowy SICK, system barierowy, długość 2 m, gwint M4, włókno szklane, płaszcz stal nierdzewna, temperatura pracy -40°C do +350°C, pojedyncze włókno 1,2 mm, min. obiekt 0,04 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-TH08, Zasada działania: System barierowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Długość przewodu światłowodowego: 2.000 mm, Średnica gwintu (korpus): M4, Materiał, włókno: Szkło, Materiał, płaszcz: Stal nierdzewna, Materiał, głowica światłowodowa: Mosiądz
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System barierowy, składa się z nadajnika i odbiornika | |
| Kształt głowicy światłowodowej | Końcówka gwintowana | |
| Zadanie | Odporna na wysoką temperaturę (≥100°C) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | 3.290 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,04 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Tak | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica gwintu (korpus) | M4 | |
| Zwężenie średnicy światłowodu | ≥ 2,6 mm | |
| Zwężenie długości światłowodu od 2 mm | ≥ 3 mm | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 25 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Układ włókien | Pojedyncze włókno | |
| Struktura rdzenia | Ø 1,2 mm Pojedyncze włókno | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Stal nierdzewna | |
| Włókno | Szkło | |
| Masa | 12 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –30 °C ... +350 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 260 mm | |
| Tryb pracy 70 µs | 765 mm | |
| Tryb pracy 250 µs | 1.190 mm | |
| Tryb pracy 500 µs | 1.465 mm | |
| Tryb pracy 1 ms | 1.670 mm | |
| Tryb pracy 2 ms | 2.275 mm | |
| Tryb pracy 8 ms | 3.290 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 150 mm | |
| Tryb pracy 70 µs | 480 mm | |
| Tryb pracy 250 µs | 790 mm | |
| Tryb pracy 2 ms | 1.500 mm | |
| Tryb pracy 8 ms | 1.600 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 560 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 470 mm | |
| Tryb pracy 250 µs | 680 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.120 kg | |
| Masa jednostkowa netto | 0.12 kg | |
| Jednostka objętości | 450 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
