LFL2-CK-U-PUR5-EMS - 262201

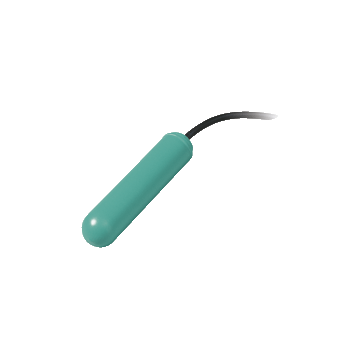

Sygnalizator pływakowy firmy Pepperl+Fuchs, pływak o małej średnicy z PP możłiwy montaż przez króciec 1", przewód 5 metrów z PUR, przełącznik SPDT 250 V AC/3 A
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Float Switch LFL2-CK-U-PUR5-EMS
- Element przełączający: mikroprzełącznik, bezrtęciowy
- Wykrywanie wartości granicznych płynów
- Konstrukcja tulei: mała średnica, możliwy montaż przez otwór pod baterię G1
| Specyfikacje elektryczne | ||
|---|---|---|
| Obciążenie kontaktów | 250 V AC/3 A; 150 V DC/0.25 A obciążenie rezystancyjne; 60 V DC/1 A obciążenie rezystancyjne | |
| Znamionowe napięcie izolacji | 300 V. | |
| Impulsowe napięcie wytrzymywane | 4 kV | |
| Zywotnośc elektryczna | ? 5 x 10 4 cykli przełączania | |
| Zgodność z dyrektywą | ||
| Niskie napięcie | ||
| Dyrektywa 2014/35 / UE | EN 60947-5-1: 2004 + Cor.:2005 + A1: 2009 | |
| Dostosowanie | ||
| Stopień ochrony | IEC 60529: 2001 | |
| Aplikacja | ||
| Opis | mikroprzełącznik z kulką przełączającą, zestyk przełączny | |
| Projektowanie funkcji i systemu | ||
| Architektura sprzętu | To urządzenie może być używane z dowolnym obwodem sekwencyjnym, o ile obwód może obsługiwać wartości obwodu elektrycznego elementów przełączających. | |
| Warunki pracy | ||
| Warunki instalacji | ||
| Instrukcje instalacji | zakres zastosowania i minimalna długość między montażem a pływakiem: ? 100 mm (4 cale), preferowane do paliw, olejów opałowych, płynów oleistych montażu: - Wyłącznik pływakowy montuje się od strony bocznej poprzez dławik kablowy ? G1A do naczynia lub - za pomocą prętów lub przeciwwagi (np. kombinacji wyłącznika pływakowego) od góry. Czop kabla powinien zawsze znajdować się na poziomieo. |
|
| Warunki procesu | ||
| Ciśnienie procesowe (ciśnienie statyczne) | ≤ 3 bar (43,5 psi) przy 20 ° C (68 ° F) | |
| Gęstość | ? 0,8 g / cm 3 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 5 ... 70 ° C (41 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP68 | |
| Kabel | ||
| Długość | 5 m | |
| Konstrukcja mechaniczna | ||
| Materiał | pływak: PP (polipropylen) kabel: PUR, bardzo elastyczny (3 x 0,50 mm 2 ) |
|
| Punkt przełączania | kąt przełączania mierzony względem poziomu: - górny punkt przełączania + 25 ° ± 10 ° - dolny punkt przełączania -14 ° ± 10 ° |
|
| Informacje ogólne | ||
| Dodatkowa informacja | Oświadczenie o zgodności, Deklaracja zgodności, Poświadczenie zgodności i instrukcje muszą być przestrzegane w stosownych przypadkach. Aby uzyskać informacje, zobacz www.pepperl-fuchs.com. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27200510 |
| ECLASS 12.0 | 27200510 |
| ECLASS 11.0 | 27200510 |
| ECLASS 10.0.1 | 27200510 |
| ECLASS 9.0 | 27200510 |
| ECLASS 8.0 | 27200510 |
| ECLASS 5.1 | 27200510 |
| ETIM 9.0 | EC011178 |
| ETIM 8.0 | EC011178 |
| ETIM 7.0 | EC011178 |
| ETIM 6.0 | EC001447 |
| ETIM 5.0 | EC001447 |
| UNSPSC 12.1 | 41111950 |
