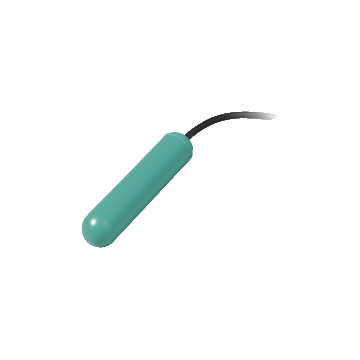

LFL2-CK-U-TPK5-EMS - 70139369
Sygnalizator pływakowy firmy Pepperl+Fuchs, pływak o małej średnicy z PP możłiwy montaż przez króciec 1", przewód 5 metrów z PUR, przełącznik SPDT 250 V AC/3 A
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Float Switch LFL2-CK-U-TPK5-EMS
- Element przełączający: mikroprzełącznik, bezrtęciowy
- Wykrywanie wartości granicznych płynów
- Konstrukcja tulei: mała średnica, możliwy montaż przez otwór pod baterię G1
| Ogólne specyfikacje | ||
|---|---|---|
| Seria | LFL2-**-U | |
| Specyfikacje elektryczne | ||
| Obciążenie kontaktów | 250 V AC/3 A; 150 V DC/0.25 A obciążenie rezystancyjne; 60 V DC/1 A obciążenie rezystancyjne | |
| Znamionowe napięcie izolacji | 300 V. | |
| Impulsowe napięcie wytrzymywane | 4 kV | |
| Zywotnośc elektryczna | ? 5 x 10 4 cykli przełączania | |
| Zgodność z dyrektywą | ||
| Niskie napięcie | ||
| Dyrektywa 2014/35 / UE | EN 60947-5-1:2017 | |
| Dostosowanie | ||
| Stopień ochrony | IEC 60529: 2001 | |
| Aplikacja | ||
| Opis | mikroprzełącznik z kulką przełączającą, zestyk przełączny | |
| Projektowanie funkcji i systemu | ||
| Architektura sprzętu | To urządzenie może być używane z dowolnym obwodem sekwencyjnym, o ile obwód może obsługiwać wartości obwodu elektrycznego elementów przełączających. | |
| Warunki pracy | ||
| Warunki instalacji | ||
| Instrukcje instalacji | range of application and minimum length between mounting and float: ? 100 mm (4 inch), preferred for many acids and lyes, mounting: - The float switch is mounted either from sidewards through a cable gland ? G1A into the vessel or - by means of a counter weight or rods (e. g. float switch combination) from the top. The pivot of the cable should always be horizontal. |
|
| Warunki procesu | ||
| Ciśnienie procesowe (ciśnienie statyczne) | ≤ 3 bar (43,5 psi) przy 20 ° C (68 ° F) | |
| Gęstość | ? 0,8 g / cm 3 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 5 ... 70 ° C (41 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP68 | |
| Kabel | ||
| Długość | 5 m | |
| Konstrukcja mechaniczna | ||
| Materiał | float: PP (Polypropylene) cable: TPK (3 x 0.75 mm2) |
|
| Punkt przełączania | kąt przełączania mierzony względem poziomu: - górny punkt przełączania + 25 ° ± 10 ° - dolny punkt przełączania -14 ° ± 10 ° |
|
| Informacje ogólne | ||
| Dodatkowa informacja | Przestrzegać certyfikatów, deklaracji zgodności, instrukcji obsługi i instrukcji, w stosownych przypadkach. Aby uzyskać informacje, zobacz www.pepperl-fuchs.com. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27200510 |
| ECLASS 12.0 | 27200510 |
| ECLASS 11.0 | 27200510 |
| ECLASS 10.0.1 | 27200510 |
| ECLASS 9.0 | 27200510 |
| ECLASS 8.0 | 27200510 |
| ECLASS 5.1 | 27200510 |
| ETIM 9.0 | EC011178 |
| ETIM 8.0 | EC011178 |
| ETIM 7.0 | EC011178 |
| ETIM 6.0 | EC001447 |
| ETIM 5.0 | EC001447 |
| UNSPSC 12.1 | 41111950 |
