V1-G-Q2 - 198342
Wtyczka żeńska prosta z firmy Pepperl+Fuchs, M12-4pin, IP67, montaż przewodów przy pomocy szybko złączy, dławica dla przewodów średnicy 4 … 8 mm, dla średnicy żył 0,34 … 0,75 mm2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

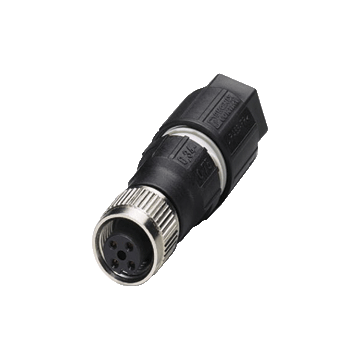

Najważniejsze parametry Female connector, field-attachable V1-G-Q2
- Złącze przesunięcia izolacji
- Metalowy zamek
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- zatwierdzenie CURus
| Opis produktu |
|---|
| Female connector M12 straight A-coded 4-pin, for cable diameter 4 - 8 mm, field-attachable, insulation displacement connection |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 4 | |
| Kodowanie | Kodowanie A. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 250 V AC / DC | |
| Prąd pracy | max. 4 A. | |
| Odporność na objętość | < 5 mΩ | |
| Rezystancja izolacji | min. 100 MΩ | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E191152 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0,4 Nm | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP65 / IP67 | |
| Podłączenie | Insulation displacement connection for 0.25 ... 0.5 mm2 / AWG 24 ... AWG 20 | |
| Kabel | ||
| Średnica płaszcza | 4 ... 8 mm | |
| Rdzenie | Ř 1,3 ... 2,6 mm w tym. izolacja Przekrój: 0,34 ... 0,75 mm 2 Konstrukcja kabla: Klasa 2-6 zgodnie z VDE 0295 |
|
| Masa | 14.9 g | |
| Montaż | max. tightening torque on the coupling nut: ≤ 1.5 Nm | |
| Uwaga | max. Możliwe 10 połączeń z kablem o tym samym przekroju. Po wielokrotnym podłączeniu kabla może być konieczna wymiana uszczelki i kołpaka. | |
| Materiał | ||
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | PA 66, czarny | |
| Pieczęć | NBR | |
| Powierzchnia styku | Ni / Au | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Izolacja żyły | PVC / PE / PP | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440103 |
| ECLASS 12.0 | 27440103 |
| ECLASS 11.0 | 27440102 |
| ECLASS 10.0.1 | 27440102 |
| ECLASS 9.0 | 27440102 |
| ECLASS 8.0 | 27440104 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002635 |
| ETIM 8.0 | EC002635 |
| ETIM 7.0 | EC002635 |
| ETIM 6.0 | EC002635 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
