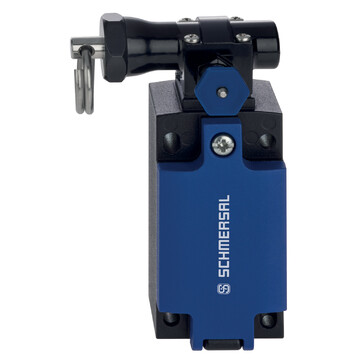

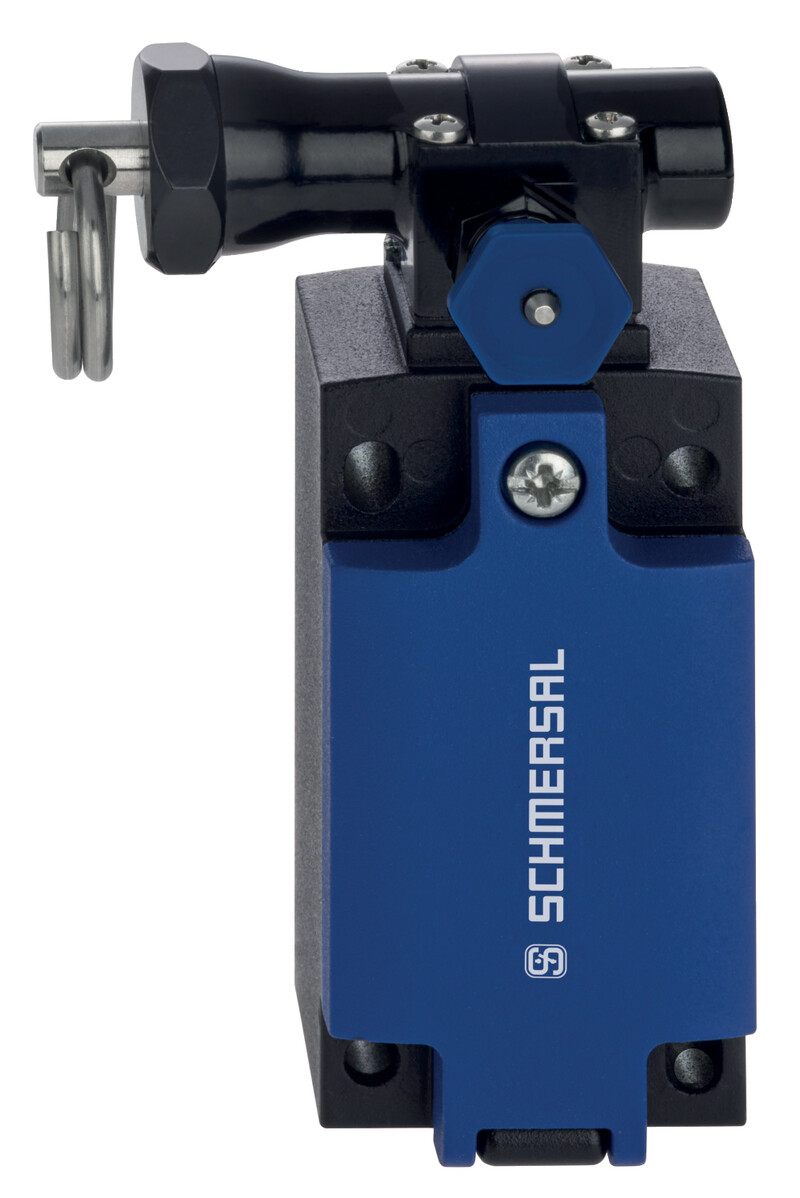

ZQ315AL-11 - 103044925

Linkowy wyłącznik bezpieczeństwa Schmersal, obudowa metalowa IP66/IP67, wykrywa pociągnięcie i zerwanie linki, montaż lewostronny, długość linki do 25 m, 1 NO + 1 NC, prąd 10 A, zaciski obracane o 45°, temperatura -30...+80°C.


Dodaj do porównania Usuń z porównania

69,65 €

85,67 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry ZQ315AL-11 103044925

  • Obudowa metalowa
  • wykrywanie pociągnięcia i zerwania linki
  • Budowa zgodnie z EN 50041
  • Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
  • Przepust kablowy 1 x M20 x 1,5
Klucz zamówieniowy
Oznaczenie typu produktu ZQ315AL-11
Numer artykułu (Numer katalogowy) 103044925
EAN (European Article Number) 4030661616827
eCl@ss number, version 12.0 27-37-12-01
eCl@ss number, version 11.0 27-37-12-01
Numer eCl@ss, wersja 9.0 27-37-12-01
ETIM number, version 7.0 EC002033
ETIM number, version 6.0 EC002033
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 B
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Długość liny, maksimum 25 m
Ciężar brutto 468 g
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 100 000 operacji
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Kierunek aktywacji left
Siła wymuszonego rozwarcia, minimalne 50 N
Tightening torque of the fixing screws 2 Nm
Tightening torque of the fastening screws for the housing cover 2,6 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Dane mechaniczne - Wymiary
Długość 32,4 mm
Szerokość 40 mm
Wysokość 93,4 mm
Szerokość aktywatora 91 mm
Wysokość aktywatora 21,4 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Ocena zabezpieczenia I
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 240 VAC
Kategoria użytkowania AC-15 3 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający 1 zestyk (NO), 1 zestyk (NC)
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia.,Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza.,Co 2 do 5 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria
