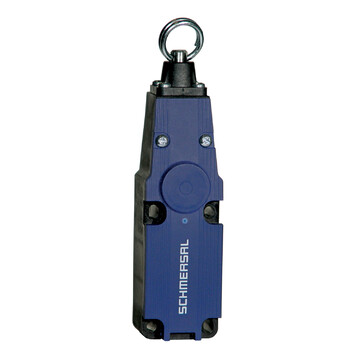

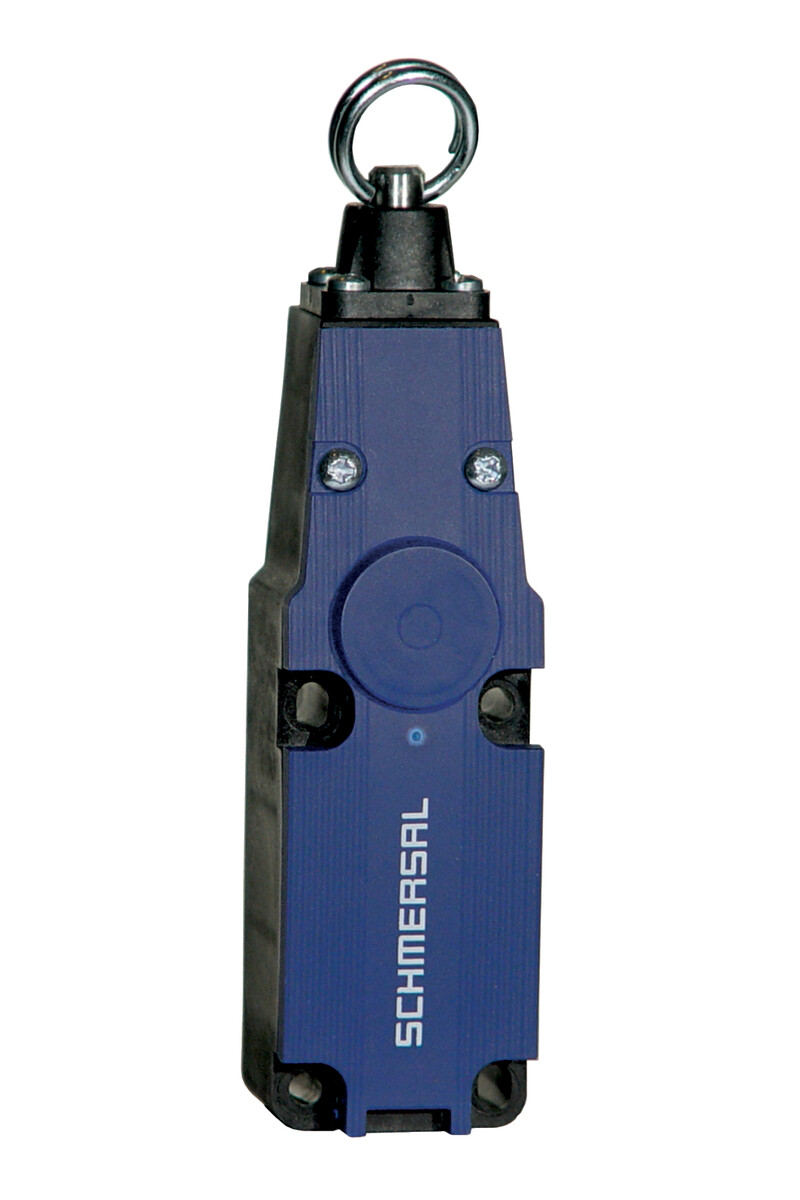

TQ 700-02 - 101192480
Wyłącznik linkowy Schmersal, termoplastyczna obudowa, wyjścia 2 NC, długość liny do 10 m, wskaźnik naprężenia linki, stopień ochrony IP67, prąd 10 A, szerokość 40,5 mm, montaż przewodu M20.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TQ 700-02 101192480
- 1 Wlot kablowy M 20 x 1.5
- Obudowa z tworzywa termoplastycznego
- działanie jednostronne / długość linki do 10 m
- Wskaźnik naprężenia linki
- duży przedział kablowy
- Obrócenie oczka cięgna niemożliwe
- Jedna siła napięcia dla linki o długości do 10 m
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TQ 700-02 | |
| Numer artykułu (Numer katalogowy) | 101192480 | |
| EAN (European Article Number) | 4030661352701 | |
| eCl@ss number, version 12.0 | 27-27-06-07 | |
| eCl@ss number, version 11.0 | 27-27-06-07 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-07 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne | |
| Materiał pokrywy | Tworzywo, Tworzywo termoplastyczne | |
| Długość liny, maksimum | 10 m | |
| Ciężar brutto | 230 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 100 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 40,5 mm | |
| Wysokość | 160 mm | |
| Głębokość | 42,2 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia.,Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza.,Co 2 do 5 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria | |
