TFH 232-22UEDR - 151192630

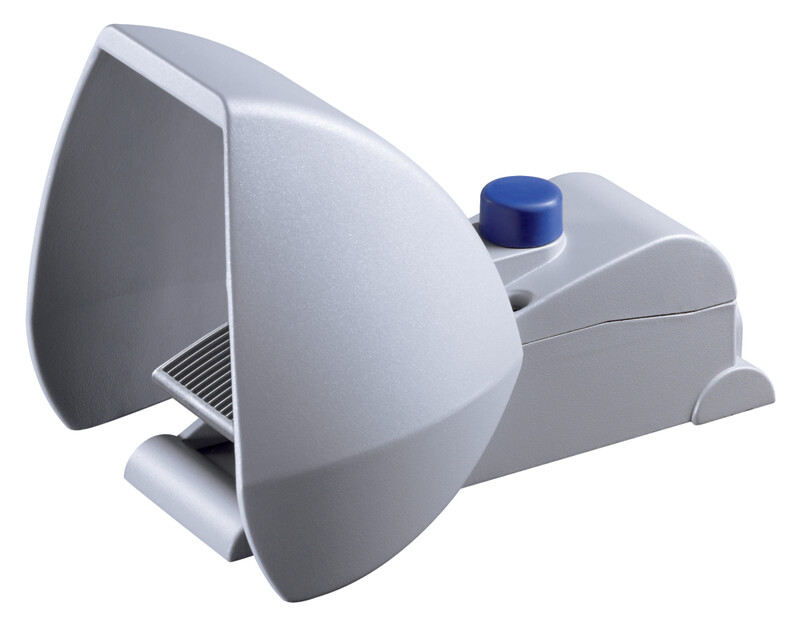

Wyłącznik nożny Schmersal, aluminiowa obudowa, stopień ochrony IP65, 2 styki NC i 2 NO, połączenie śrubowe M20 x 1.5, prąd 10A, napięcie izolacji 500V, zatrzask, możliwość testowania, wym. 189x170x274 mm.
194,10 €
238,74 € z podatkiem VAT
Wysyłka w ciągu 1-2 tygodnie
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TFH 232-22UEDR 151192630
- 1 Wlot kablowy M 20 x 1.5
- Osłona ochronna o szerokim otwarciu
- Niska wysokość robocza pedału
- Dobra stabilność
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | TFH 232-22UEDR | |
Numer artykułu (Numer katalogowy) | 151192630 | |
EAN (European Article Number) | 4030661529189 | |
eCl@ss number, version 12.0 | 27-37-12-18 | |
eCl@ss number, version 11.0 | 27-37-12-18 | |
Numer eCl@ss, wersja 9.0 | 27-37-12-18 | |
ETIM number, version 7.0 | EC001258 | |
ETIM number, version 6.0 | EC001258 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-15,DIN VDE 0660-200,EN IEC 60947-5-1 | |
Materiał obudowy | Aluminium | |
Materiał powłoki obudowy | lakierowane proszkowo | |
Materiał pokrywy | Aluminium | |
Materiał pedału | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Materiał osłony ochronnej | Aluminium | |
Kolor produktu | RAL 9006 | |
Ciężar brutto | 2 150 g | |
Dane ogólne - właściwości | ||
odpowiednie do WYŁĄCZENIA AWARYJNEGO | Tak | |
Możliwość testowania | Tak | |
Z zatrzaskiwaniem | Tak | |
Liczba zestyków NC | 2 | |
Liczba zestyków NO | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - Wymiary | ||
Szerokość | 170 mm | |
Wysokość | 189 mm | |
Głębokość | 274 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -25 ... +60 °C | |
Storage and transport temperature | -25 ... +85 °C | |
Wilgotność względna, minimum | 30 % | |
Wilgotność względna, maksimum | 95 % | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
odporność na uderzenie | 30 g / 11 ms | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 500 V | |
Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 1 A | |
Element przełączający | zestyk (NO), zestyk (NC) | |
Zasada przełączania | Wolnoprzełączające | |
Częstotliwość przełączania | 3 600 /h |
