T2FH 232-22UEDR/11 - 151217033

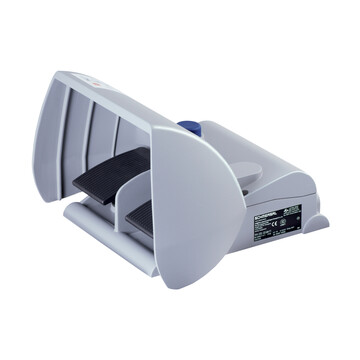

Podwójny wyłącznik nożny Schmersal, aluminiowa obudowa, stopień ochrony IP65, zatrzask, 2 wloty kablowe M25, prąd 10A, napięcie izolacji 500V, wym. 189x295x274 mm, możliwość testowania.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T2FH 232-22UEDR/11 151217033
- wyłacznik nozny typu podwójnego
- 2 wloty kablowe M25
- Osłona ochronna o szerokim otwarciu
- Dobra stabilność
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | T2FH 232-22UEDR/11 | |
| Numer artykułu (Numer katalogowy) | 151217033 | |
| EAN (European Article Number) | 4030661529585 | |
| eCl@ss number, version 12.0 | 27-37-12-18 | |
| eCl@ss number, version 11.0 | 27-37-12-18 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-18 | |
| ETIM number, version 7.0 | EC001258 | |
| ETIM number, version 6.0 | EC001258 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,DIN VDE 0660-200,EN IEC 60947-5-1 | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | lakierowane proszkowo | |
| Materiał pokrywy | Aluminium | |
| Materiał pedału | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Materiał osłony ochronnej | Aluminium | |
| Ciężar brutto | 3 700 g | |
| Dane ogólne - właściwości | ||
| Zatrzaskiwanie | Tak | |
| odpowiednie do WYŁĄCZENIA AWARYJNEGO | Tak | |
| Osłona ochronna | Tak | |
| Możliwość testowania | Tak | |
| Liczba pedałów, zestyk (NC) | 3 | |
| Liczba pedałów, zestyk (NO) | 3 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Szerokość | 295 mm | |
| Wysokość | 189 mm | |
| Głębokość | 274 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm / 5 g | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Zestyki wolno przełączające w układzie zakładkowym | |
| Częstotliwość przełączania | 3 600 /h | |
