EX-TK4 235-11Z-3D - 101186463

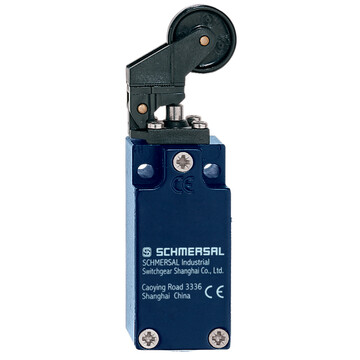

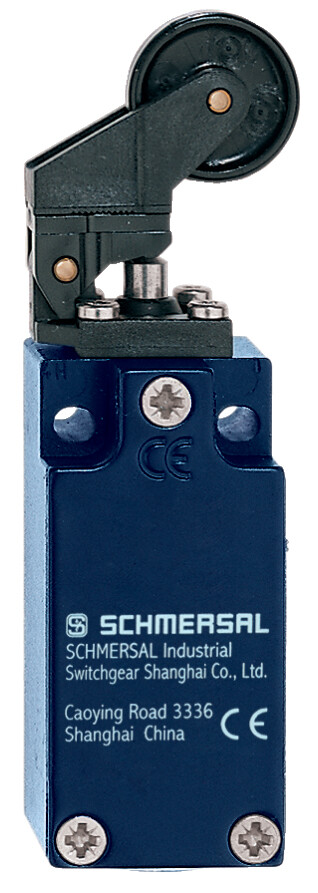

Wyłącznik pozycyjny Schmersal do stref ATEX 2/22, obudowa metalowa, stopień ochrony IP67, temperatura pracy -20°C do +60°C, 1 zestyk NO/NC, prąd 10A, dźwignia kątowa z rolką, wolnoprzełączające styki, głowica obrotowa, przyłącze M20.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-TK4 235-11Z-3D 101186463
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Dobra odporność na oleje i benzynę lakową
- 30 mm x 63,5 mm x 30 mm
- Głowicę można obracać o 4 x 90°
- Szczegóły montażu wg EN 50047
- 1 Wlot kablowy M 20 x 1.5
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-TK4 235-11Z-3D | |
| Numer artykułu (Numer katalogowy) | 101186463 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIC T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką kątowa | |
| Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
| Siła przełączania, minimalne | 6 N | |
| Siła wymuszonego rozwarcia, minimalne | 16 N | |
| Szybkość najazdu, minimalne | 336 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika | |
| Uwaga (Czas przełączania) | Czas drgania zestyków odpowiednio do prędkości aktywacji | |
| Uwaga (Czas przełączenia) | Czasy przełączania zgodnie z prędkością aktywacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 7 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 13 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 32 mm | |
| Wysokość czujnika | 107 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -20 ... +60 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Gwintowana dławica z certyfiaktem Ex | |
