MS 355-20Z - 151082439

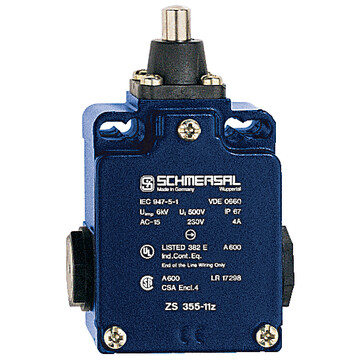

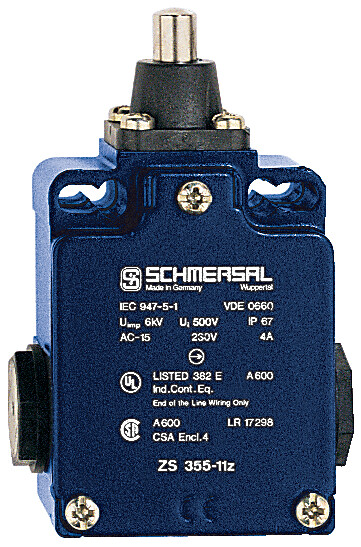

Wyłącznik pozycyjny Schmersal, metalowa obudowa, wytrzymałość mechaniczna 30 mln operacji, stopień ochrony IP65/IP67, wymiary 66,7x76x38 mm, temperatura pracy -30...+80°C, prąd znamionowy 10A, srebrne styki, do monitorowania pozycji.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry MS 355-20Z 151082439
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Dobra odporność na oleje i benzynę lakową
- 66,7 mm x 76 mm x 38 mm
- Głowicę można obracać o 4 x 90°
- Szczegóły montażu wg EN 50041
- Punkty przełączania wg EN 50041
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | MS 355-20Z | |
Numer artykułu (Numer katalogowy) | 151082439 | |
EAN (European Article Number) | 4030661063584 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Właściwości ogólne | ||
Obudowa | Budowa znormalizowana | |
Typ napędu zgodnie z DIN EN 50041 | B | |
Materiał obudowy | odlew ze stopów lekkich | |
Materiał powłoki obudowy | malowane | |
Ciężar brutto | 230 g | |
Dane ogólne - właściwości | ||
Funkcje bezpieczeństwa | Tak | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Trzpień ruchomy | |
Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
Szybkość najazdu, maksimum | 0,5 m/s | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,75 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - konektor strona B | ||
Konektor | połączenie | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 38 mm | |
Szerokość czujnika | 66,7 mm | |
Wysokość czujnika | 103,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65,IP67 | |
Ambient temperature | -30 ... +80 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC,500 V | |
Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 4 A | |
Element przełączający | zestyk (NO), zestyk (NC) | |
Zasada przełączania | Wolnoprzełączające | |
Częstotliwość przełączania | 5 000 /h | |
Materiał zestyków, elektrycznych | Srebro |
