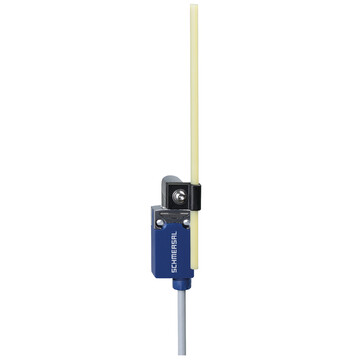

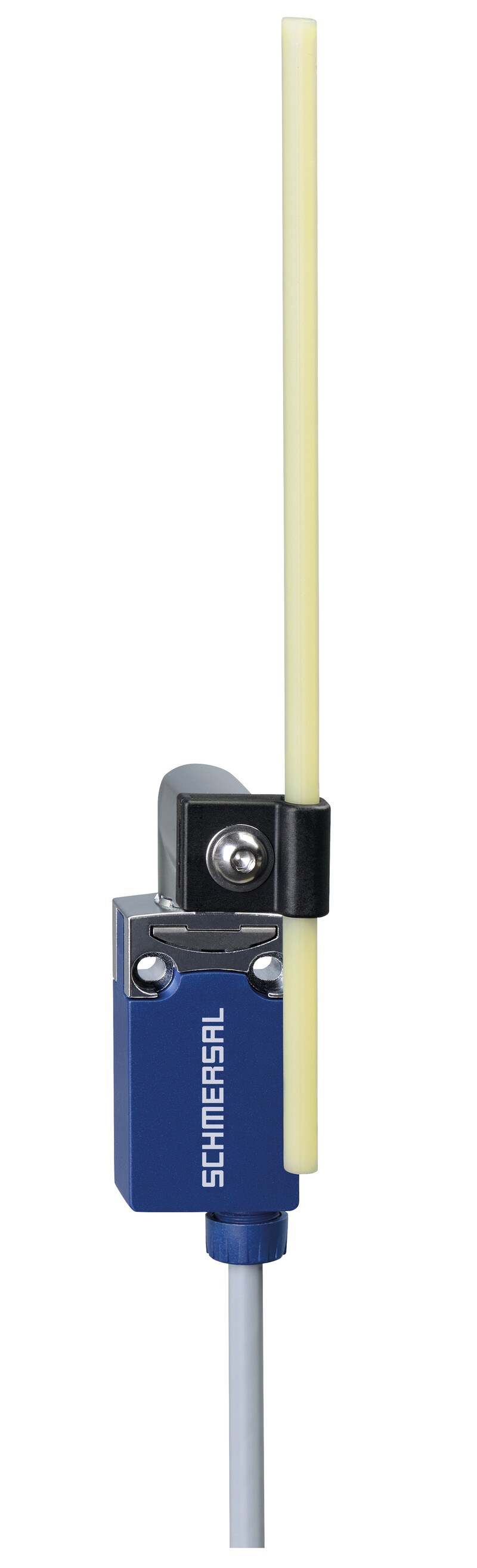

PS116-Z11-L200-J200 - 103047779
Wyłącznik pozycyjny Schmersal, dźwignia prętowa 200 mm, kabel 2 m, symetryczna obudowa, migowe działanie, IP66/IP67, zestyki NO+NC, szerokość 31 mm, temp. -30°C do +80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PS116-Z11-L200-J200 103047779
- Kabel podłączony fabrycznie dół, 2 m
- Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
- Przepust kablowy 1 x M20 x 1,5
- wyłącznie do pozycjonowania
- Obudowa z tworzywa termoplastycznego
- Symetryczna obudowa
- Kąt dźwnigni ustawiany w krokach co 15°
- Klasa ochrony IP66, IP67
- Głowicę można obracać o 8 x 45°
- Budowa zgodnie z EN 50047
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PS116-Z11-L200-J200 | |
| Numer artykułu (Numer katalogowy) | 103047779 | |
| EAN (European Article Number) | 4030661619545 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, odlew ciśnieniowy z cynku, chromianowany | |
| Obszar aktywny | Metal | |
| Ciężar brutto | 230 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków pomocniczych | 1 | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia prętowa J200 | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Szybkość najazdu, minimalne | 10 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Moment aktywujący, minimalne | 0,2 Nm | |
| Moment wymuszonego rozwarcia | 0,6 Nm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 2 m | |
| Konektor | Kabel podłączony fabrycznie,Kabel, 4-polowy | |
| Przekrój żyły | 0,5 mm<sup>2</sup> | |
| Typ kabla | LiYY | |
| Przyłącze (mechaniczne) | dół | |
| Dane mechaniczne - Wymiary | ||
| Długość x Szerokość x Wysokość | Wysokość czujnika: 169 mm (pręt w środku) | |
| Długość czujnika | 16,6 mm | |
| Szerokość czujnika | 31 mm | |
| Średnica pręta | 6 mm | |
| Długość dźwigni | 200 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 300 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania AC-15 | 1,5 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1,5 A | |
| Element przełączający | 1 zestyk (NO), 1 zestyk (NC) | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 3 ms | |
| Częstotliwość przełączania | 5 000 /h | |
| Czas przełączania, maksimum | 5,5 ms | |
| Materiał zestyków, elektrycznych | Srebro | |
