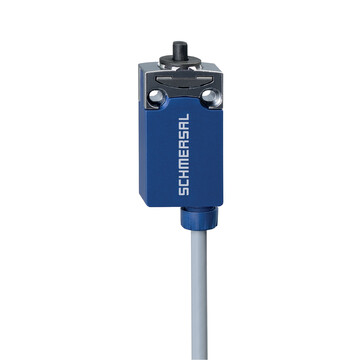

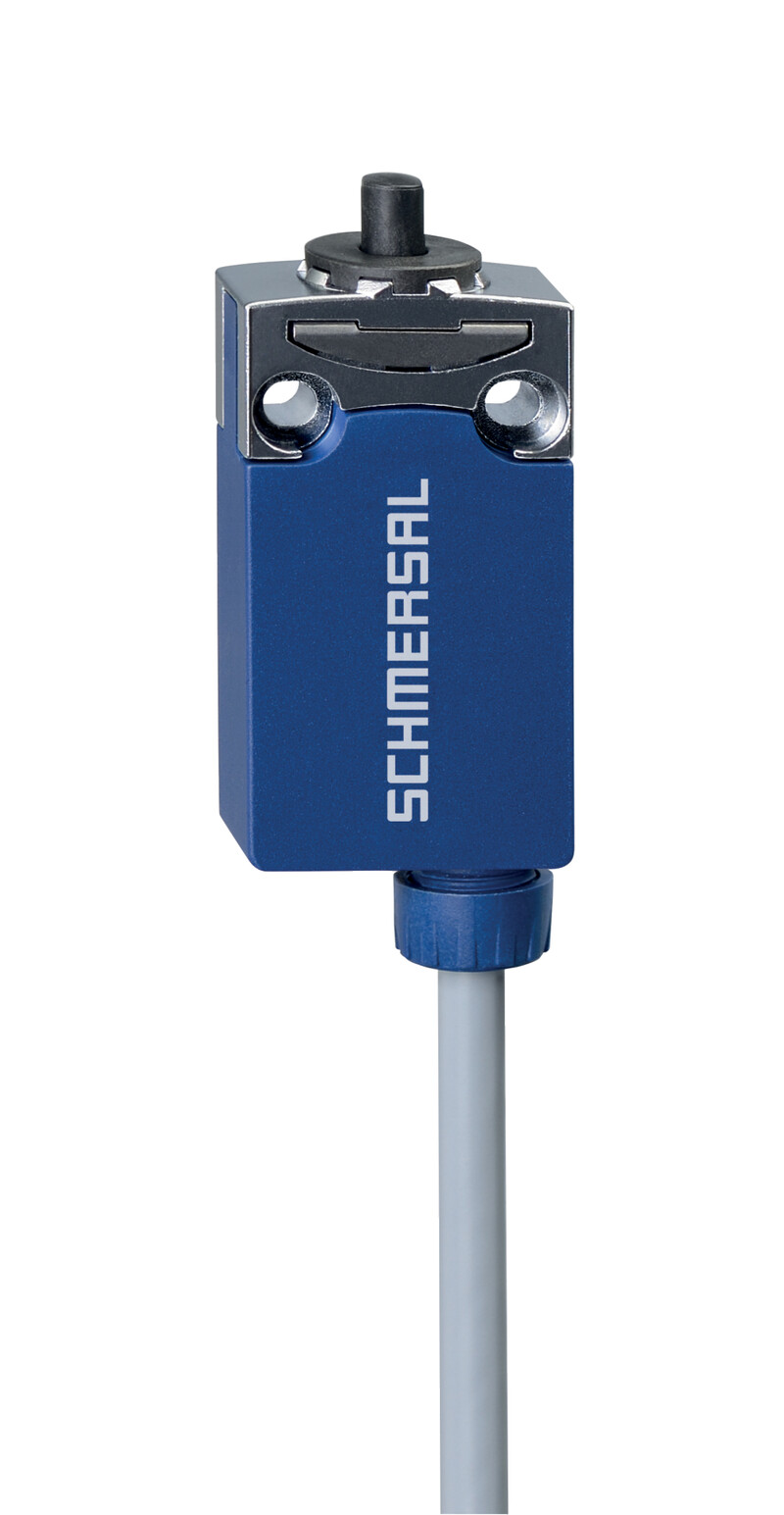

PS116-Z11-L200-S200 - 103006633
Wyłącznik pozycyjny Schmersal, działanie migowe, 1 NO/1 NC, przewód 2 m, trzpień S200, obudowa termoplastyczna, stopień ochrony IP66/IP67, prąd AC-15 240 V, żywotność mechaniczna 10 mln cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PS116-Z11-L200-S200 103006633
- Kabel podłączony fabrycznie dół, 2 m
- Działanie migowe 1 Zestyk normalnie otwarty (NO) / 1 Zestyk normalnie zamkniety (NC)
- Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
- Przepust kablowy 1 x M20 x 1,5
- Obudowa z tworzywa termoplastycznego
- Symetryczna obudowa
- Klasa ochrony IP66, IP67
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PS116-Z11-L200-S200 | |
| Numer artykułu (Numer katalogowy) | 103006633 | |
| EAN (European Article Number) | 4030661442648 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50047 | B | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, odlew ciśnieniowy z cynku, chromianowany | |
| Obszar aktywny | Metal | |
| Ciężar brutto | 181 g | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| B10D Normally-closed contact (NC) | 20 000 000 operacji | |
| B10D Normally-open contact (NO) | 1 000 000 operacji | |
| Note | at 10% I<sub>e</sub> and ohmic load | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień naciskowy S200 | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Siła przełączania, minimalne | 10 N | |
| Siła wymuszonego rozwarcia, minimalne | 40 N | |
| Szybkość najazdu, minimalne | 10 mm/min | |
| Szybkość najazdu, maksimum | 0,5 m/s | |
| Moment wymuszonego rozwarcia | 0,6 Nm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 2 m | |
| Konektor | Kabel podłączony fabrycznie,Kabel, 4-polowy | |
| Przekrój żyły | 0,5 mm<sup>2</sup> | |
| Typ kabla | LiYY | |
| Przyłącze (mechaniczne) | dół | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 16,6 mm | |
| Szerokość czujnika | 31 mm | |
| Wysokość czujnika | 64 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 300 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1,5 A | |
| Element przełączający | 1 zestyk (NO), 1 zestyk (NC) | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 3 ms | |
| Częstotliwość przełączania | 5 000 /h | |
| Czas przełączania, maksimum | 5,5 ms | |
| Materiał zestyków, elektrycznych | Srebro | |
