PS116-Z12-ST-N200 - 103010921

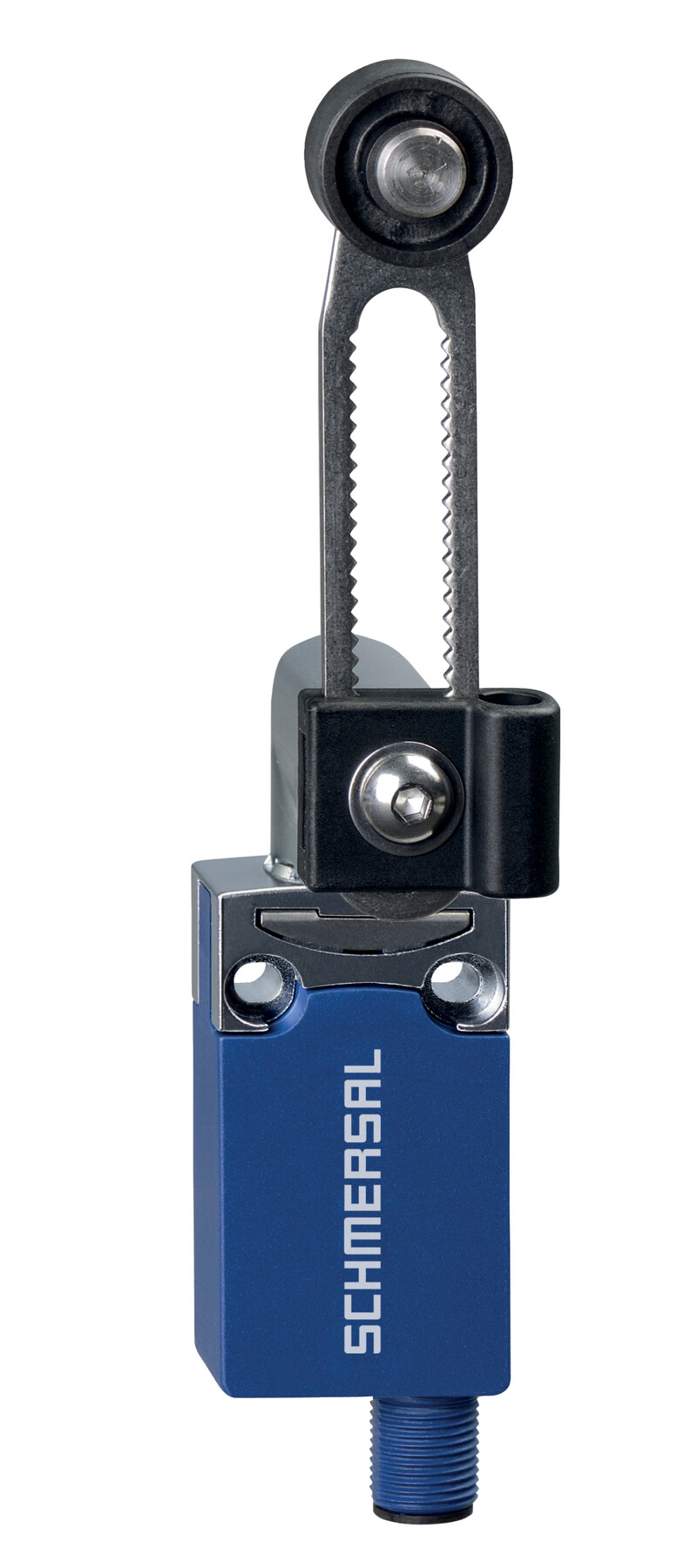

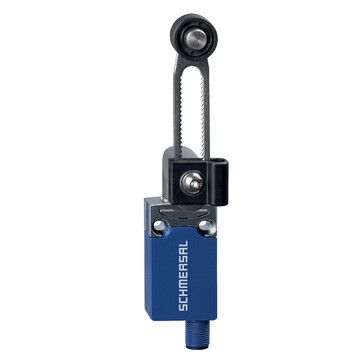

Wyłącznik pozycyjny Schmersal, obudowa termoplastyczna, konektor M12, 1 NO/2 NC, działanie migowe, rolka z tworzywa O20 mm, regulowana długość, głowica obracana, IP66/IP67.


Dodaj do porównania Usuń z porównania

62,75 €

77,18 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PS116-Z12-ST-N200 103010921

  • Obudowa z tworzywa termoplastycznego
  • z rolką z tworzywa sztucznego
  • Długość regulowana w krokach co 2 mm
  • Kąt dźwnigni ustawiany w krokach co 15°
  • Głowicę można obracać o 8 x 45°
Klucz zamówieniowy
Oznaczenie typu produktu PS116-Z12-ST-N200
Numer artykułu (Numer katalogowy) 103010921
EAN (European Article Number) 4030661474793
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50047 A
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, odlew ciśnieniowy z cynku, chromianowany
Obszar aktywny Metal
Ciężar brutto 122 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
B10D Normally-closed contact (NC) 20 000 000 operacji
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia z rolką N200
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Siła wymuszonego rozwarcia, minimalne 40 N
Szybkość najazdu, minimalne 10 mm/min
Szybkość najazdu, maksimum 1 m/s
Moment aktywujący, minimalne 0,2 Nm
Moment wymuszonego rozwarcia 0,6 Nm
Mechanical data - Connection technique
Pozycja przyłącza konektora Dół
Konektor Konektor M12, 6-polowy
Przekrój żyły 0,5 mm<sup>2</sup>
Przyłącze (mechaniczne) dół
Dane mechaniczne - Wymiary
Długość czujnika 16,6 mm
Szerokość czujnika 31 mm
Wysokość czujnika 139 mm
Średnica rolki 20 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Ocena zabezpieczenia II
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 240 VAC
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1,5 A
Element przełączający 1 zestyk (NO), 2 zestyki (NC)
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 3 ms
Częstotliwość przełączania 5 000 /h
Czas przełączania, maksimum 5,5 ms
Materiał zestyków, elektrycznych Srebro
