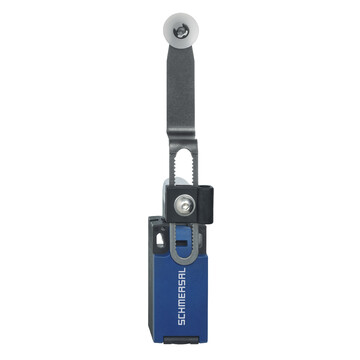

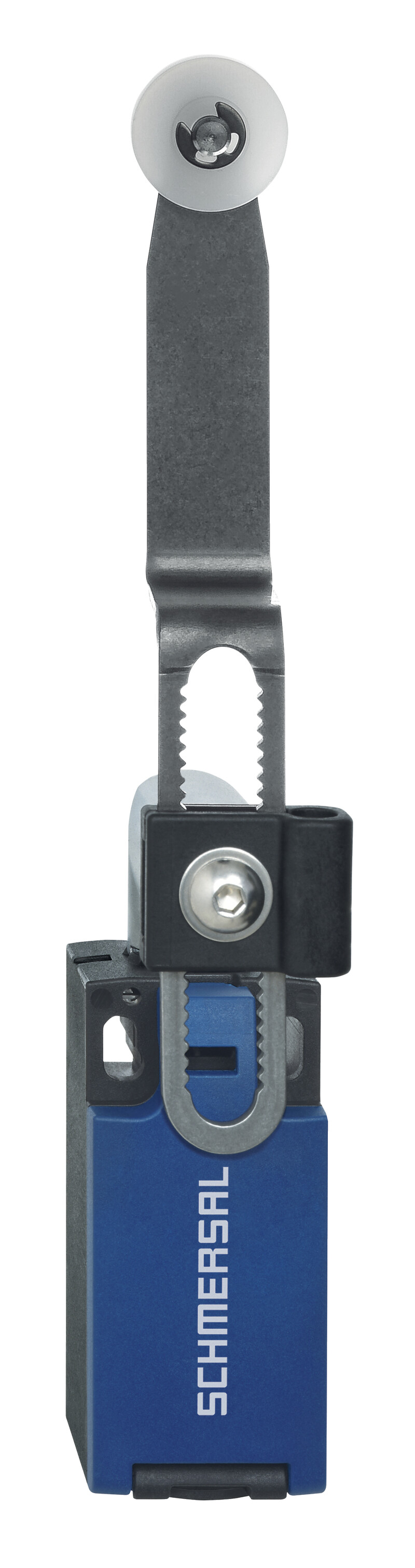

PS216-T20-N210 - 103030728
Wyłącznik pozycyjny Schmersal do przemysłu, obudowa tworzywowa, IP66/IP67, dźwignia 24-66 mm, 2 NO, zaciski M20, prąd 10 A, napięcie izolacji 250 VAC, temperatura -30/+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PS216-T20-N210 103030728
- Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
- Przepust kablowy 1 x M20 x 1,5
- Długość dźwigni 24 bis 66 mm
- Kąt dźwnigni ustawiany w krokach co 15°
- Proste i szybkie przestawianie elementów aktywujących o 45°
- Obudowa z tworzywa sztucznego z odchylaną pokrywą zatrzaskową
- Budowa zgodnie z EN 50047
- Długość regulowana w krokach co 2 mm
- Dostępna wersja z diodami LED
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PS216-T20-N210 | |
| Numer artykułu (Numer katalogowy) | 103030728 | |
| EAN (European Article Number) | 4030661525808 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50047 | A | |
| Materiał obudowy | Tworzywo sztuczne, wzmocnione włóknem szklanym | |
| Ciężar brutto | 147 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków pomocniczych | 2 | |
| Dane mechaniczne | ||
| Materiał rolki | Tworzywo | |
| Umiejscowienie dławicy kablowej | dół | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Siła wymuszonego rozwarcia, minimalne | 40 N | |
| Szybkość najazdu, minimalne | 60 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Tightening torque of the fixing screws | 1,2 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,34 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Tightening torque of electrical connection, minimum | 0,6 Nm | |
| Moment dokręcania przyłącza elektrycznego, maksimum | 0,8 Nm | |
| Uwaga (wpust kablowy) | Settle length of the conductor: 5...6mm | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 32,5 mm | |
| Szerokość czujnika | 31 mm | |
| Średnica rolki | 20 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania AC-15 | 3 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 3 A | |
| Element przełączający | 2 zestyki (NO) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
