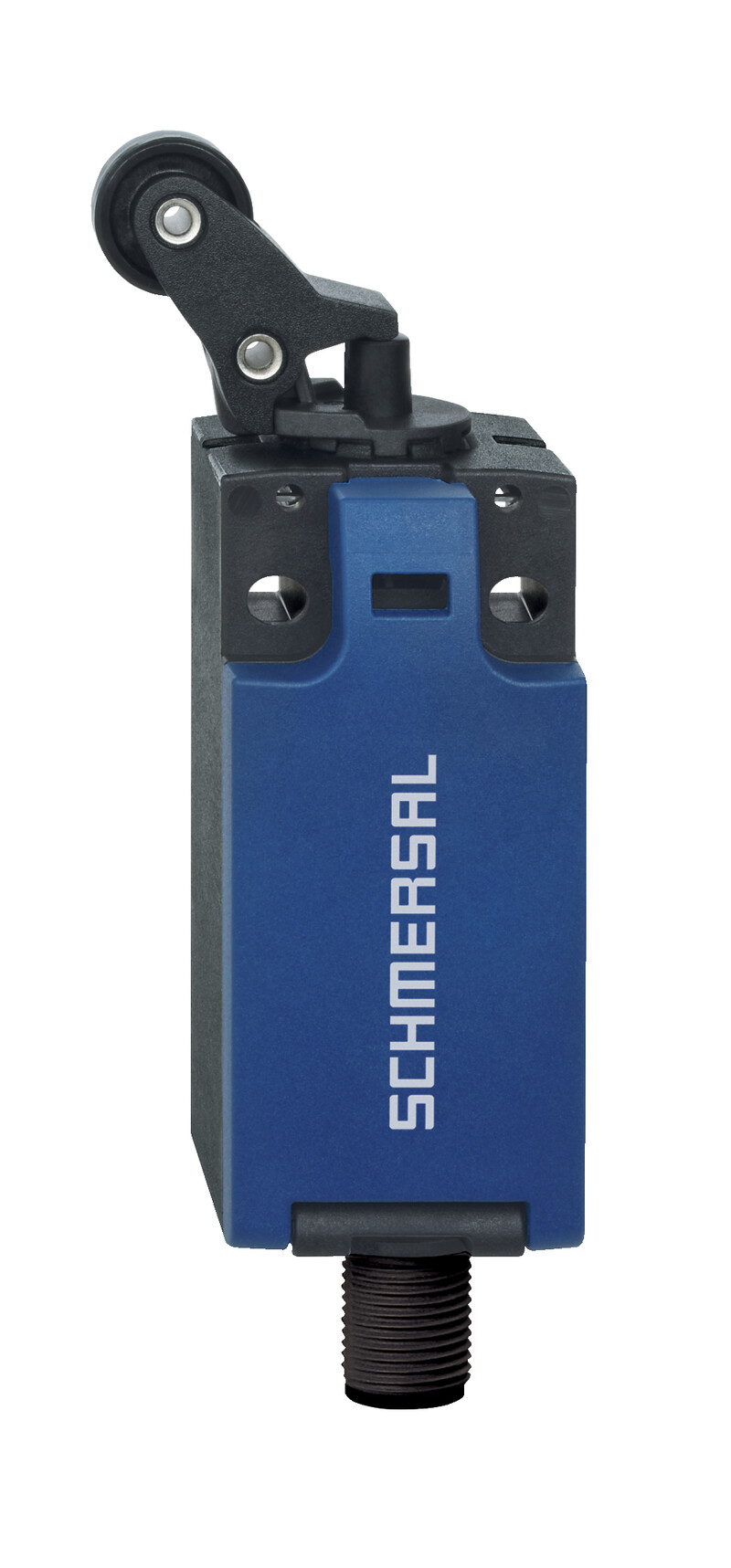

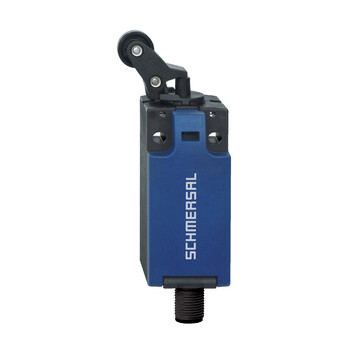

PS216L-Z11-ST-K230 - 103053112

Wyłącznik pozycyjny Schmersal, złącze M12 (4-pin), dźwignia kątowa, 1 NO/1 NC, IP66/IP67, prąd 4 A, napięcie izolacji 240 V.

PS216L-Z11-ST-K230 - 103053112

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PS216L-Z11-ST-K230 103053112

  • Obudowa z tworzywa sztucznego z odchylaną pokrywą zatrzaskową
  • Proste i szybkie przestawianie elementów aktywujących o 45°
  • Budowa zgodnie z EN 50047
  • Aktywacja od dołu równolegle do wyłącznika, dlatego nadaje się tylko do małych obudów
  • Dostępna wersja z diodami LED
Klucz zamówieniowy
Oznaczenie typu produktu PS216L-Z11-ST-K230
Numer artykułu (Numer katalogowy) 103053112
EAN (European Article Number) 4030661635415
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50047 e
Materiał obudowy Tworzywo sztuczne, wzmocnione włóknem szklanym
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
B10D Normally-closed contact (NC) 20 000 000 operacji
Żywotność 20 Rok(lata)
Dane mechaniczne
Instrukcja montażu with slotted hole
Element aktywujący Dźwignia kątowa K230
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Siła wymuszonego rozwarcia, minimalne 40 N
Szybkość najazdu, minimalne 10 mm/min
Szybkość najazdu, maksimum 1 m/s
Montaż Obudowa ze szczelinami montażowymi
Tightening torque of the fixing screws 1,2 Nm
Mechanical data - Connection technique
Pozycja przyłącza konektora Dół
Konektor Konektor M12, 4-polowy
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Dane mechaniczne - Wymiary
Długość czujnika 32,5 mm
Szerokość czujnika 31 mm
Wysokość czujnika 93,5 mm
Średnica rolki 14 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ocena zabezpieczenia II
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 240 V
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Znamionowy prąd cieplny 4 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 50 VAC
Kategoria użytkowania AC-15 3 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający 1 zestyk (NO), 1 zestyk (NC)
Zasada przełączania Działanie migowe
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
