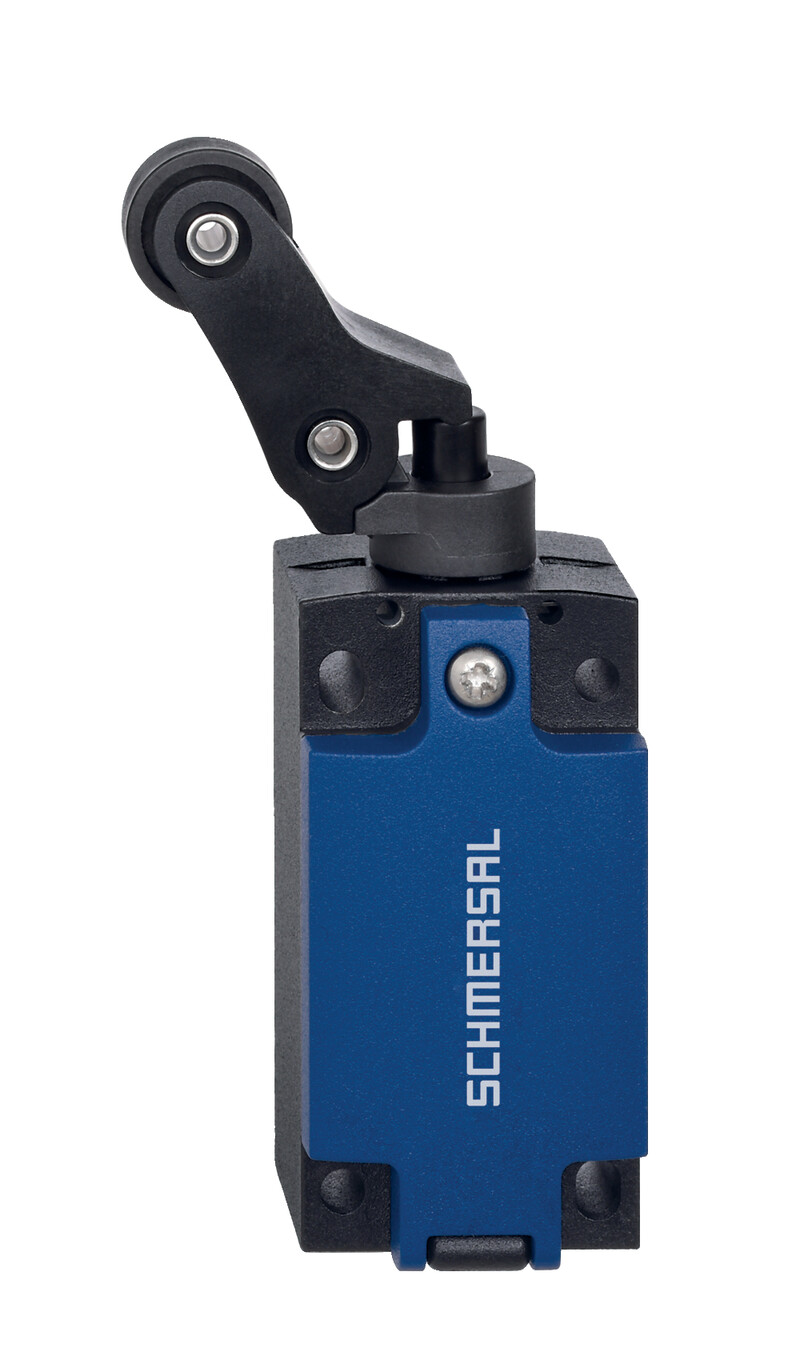

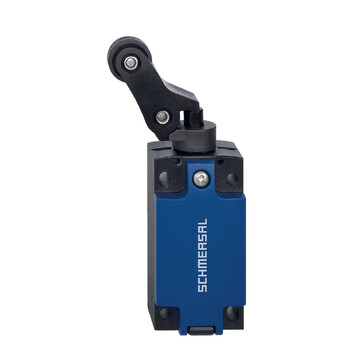

PS315-T12-K360 - 103015120

Wyłącznik pozycyjny Schmersal, dźwignia z rolką K360, metalowa obudowa, 1 zestyk NO, 2 zestyki NC, prąd 5 A, napięcie 300 V, IP66/IP67, temp. pracy -30°C do +80°C.


Dodaj do porównania Usuń z porównania

54,05 €

66,48 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PS315-T12-K360 103015120

  • Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
  • Przepust kablowy 1 x M20 x 1,5
  • Obudowa metalowa
  • Proste i szybkie przestawianie elementów aktywujących o 45°
  • Budowa zgodnie z EN 50041
  • Dostępna wersja z diodami LED
Klucz zamówieniowy
Oznaczenie typu produktu PS315-T12-K360
Numer artykułu (Numer katalogowy) 103015120
EAN (European Article Number) 4030661502656
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Ciężar brutto 346 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
B10D Normally-closed contact (NC) 20 000 000 operacji
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia najazdowa z rolką K360
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Siła wymuszonego rozwarcia, minimalne 50 N
Szybkość najazdu, minimalne 60 mm/min
Szybkość najazdu, maksimum 1 m/s
Tightening torque of the fixing screws 2 Nm
Tightening torque of the fastening screws for the housing cover 2,6 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Uwaga (wpust kablowy) Settle length of the conductor: 5...6mm
Dane mechaniczne - Wymiary
Długość czujnika 37 mm
Szerokość czujnika 41 mm
Wysokość czujnika 129 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Ocena zabezpieczenia I
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 300 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Znamionowy prąd cieplny 5 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 240 VAC
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający 1 zestyk (NO), 2 zestyki (NC)
Zasada przełączania Wolnoprzełączające
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
