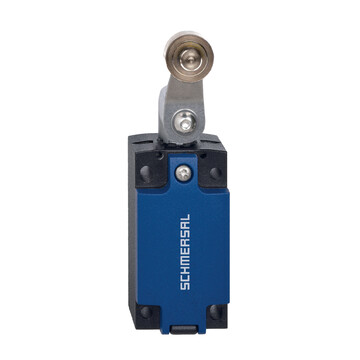

PS315-T20-H312-2967 - 103033764
Wyłącznik pozycyjny Schmersal, obudowa metalowa, dźwignia z rolką mosiężną, 1 NO + 2 NC lub 2 NO, prąd 10 A/5 A, stopień ochrony IP66/IP67, śrubowy przepust M20, działanie wolnoprzełączające, zgodność z EN 50041.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PS315-T20-H312-2967 103033764
- Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
- Przepust kablowy 1 x M20 x 1,5
- z rolką mosiężną
- Obudowa metalowa
- Proste i szybkie przestawianie elementów aktywujących o 45°
- Budowa zgodnie z EN 50041
- Dostępna wersja z diodami LED
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PS315-T20-H312-2967 | |
| Numer artykułu (Numer katalogowy) | 103033764 | |
| EAN (European Article Number) | 4030661532769 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50041 | A | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Dane ogólne - właściwości | ||
| Liczba zestyków pomocniczych | 1,2 | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką H300 | |
| Materiał rolki | Mosiądz (Me) | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Siła wymuszonego rozwarcia, minimalne | 50 N | |
| Szybkość najazdu, minimalne | 60 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Tightening torque of the fixing screws | 2 Nm | |
| Tightening torque of the fastening screws for the housing cover | 2,6 Nm | |
| Materiał śrub mocujących | Stal nierdzewna (V4A) | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,34 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Tightening torque of electrical connection, minimum | 0,6 Nm | |
| Moment dokręcania przyłącza elektrycznego, maksimum | 0,8 Nm | |
| Uwaga (wpust kablowy) | Settle length of the conductor: 5...6mm | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 37 mm | |
| Szerokość czujnika | 41 mm | |
| Wysokość czujnika | 134,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ocena zabezpieczenia | I | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 300 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A,5 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 3 A | |
| Element przełączający | 1 zestyk (NO), 2 zestyki (NC),2 zestyki (NO) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
