PS315-Z02-R301-2967 - 103033663

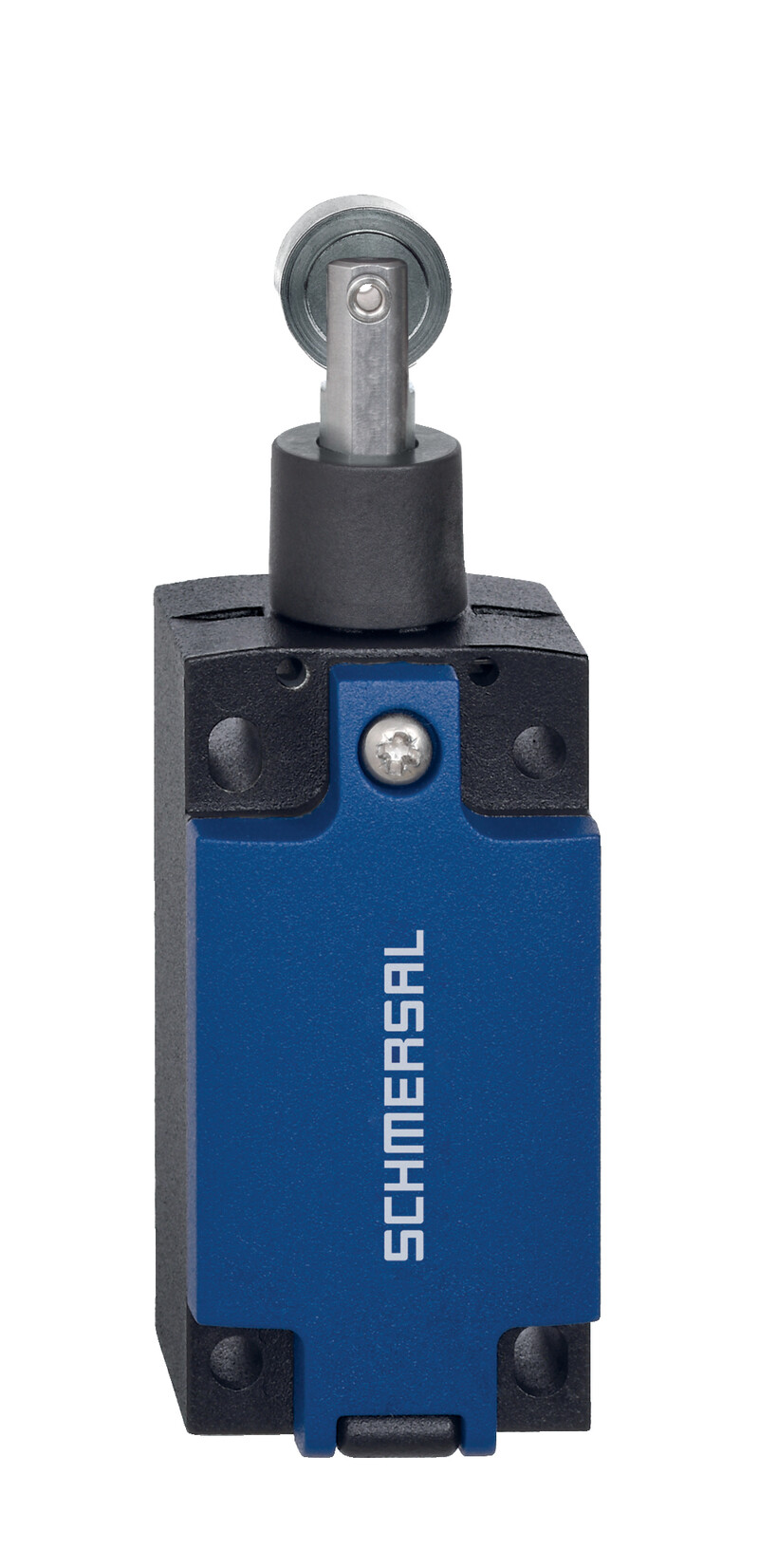

Wyłącznik pozycyjny Schmersal, trzpień z rolką ze stali nierdzewnej, metalowa obudowa, 2 zestyki NC, prąd 10 A, napięcie 300 V, stopień ochrony IP66/IP67, temperatura pracy -30°C do +80°C.
Parametry produktu
Opisy produktu
Najważniejsze parametry PS315-Z02-R301-2967 <strong>103033663</strong>
<ul>
<li></li>
<li>Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°</li>
<li>Przepust kablowy 1 x M20 x 1,5</li>
<li>Obudowa metalowa</li>
<li>Proste i szybkie przestawianie elementów aktywujących o 45°</li>
<li>Budowa zgodnie z EN 50041</li>
<li>Dostępna wersja z diodami LED</li>
<li>z Rolka ze stali szlachetnej</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>PS315-Z02-R301-2967</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>103033663</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661532493</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-26-01</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC000030</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC000030</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-1</td></tr><tr><td colspan="2">Obudowa</td><td>Budowa znormalizowana</td></tr><tr><td colspan="2">Typ napędu zgodnie z DIN EN 50041</td><td>C</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Metal, Odlew ciśnieniowy cynkowy</td></tr><tr><td colspan="2">Materiał powłoki obudowy</td><td>malowane</td></tr><tr><td colspan="2">Ciężar brutto</td><td>360 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Funkcje bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">B10D Normally-closed contact (NC)</td><td>20 000 000 operacji</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Materiał rolki</td><td>Stal nierdzewna (V2A)</td></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>10 000 000 operacji</td></tr><tr><td colspan="2">Siła wymuszonego rozwarcia, minimalne</td><td>50 N</td></tr><tr><td colspan="2">Szybkość najazdu, minimalne</td><td>10 mm/min</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>1 m/s</td></tr><tr><td colspan="2">Tightening torque of the fixing screws</td><td>2 Nm</td></tr><tr><td colspan="2">Tightening torque of the fastening screws for the housing cover</td><td>2,6 Nm</td></tr><tr><td colspan="2">Materiał śrub mocujących</td><td>Stal nierdzewna (V4A)</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,34 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>1,5 mm2</td></tr><tr><td colspan="2">Tightening torque of electrical connection, minimum</td><td>0,6 Nm</td></tr><tr><td colspan="2">Moment dokręcania przyłącza elektrycznego, maksimum</td><td>0,8 Nm</td></tr><tr><td colspan="2">Uwaga (wpust kablowy)</td><td>Settle length of the conductor: 5...6mm</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>37 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>41 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>117 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP66,IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-30 ... +80 °C</td></tr><tr><td colspan="2">Ocena zabezpieczenia</td><td>I</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>300 V</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1</td><td>3</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>10 A</td></tr><tr><td colspan="2">Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1</td><td>400 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>240 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>3 A</td></tr><tr><td colspan="2">Element przełączający</td><td>2 zestyki (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Działanie migowe</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>5 000 /h</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr>
</tbody>
</table>
