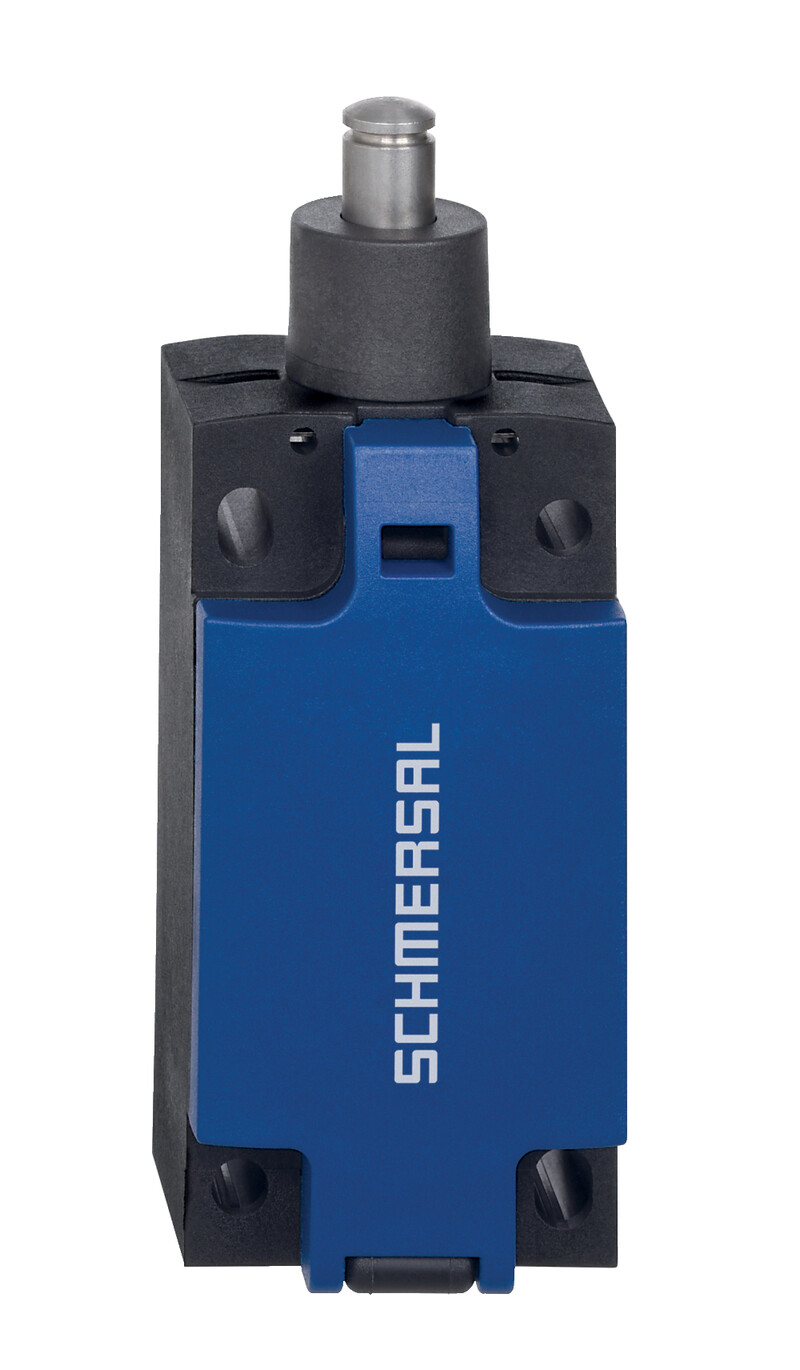

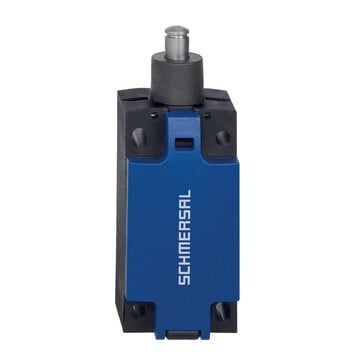

PS316-T21A1-S300 - 103050124
Wyłącznik pozycyjny Schmersal, metalowa obudowa, z trzpieniem naciskowym, 2 zestyki NO, 1 zestyk NC, prąd 5 A, napięcie 300 V, stopień ochrony IP66/IP67, temperatura pracy -30°C do +80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry PS316-T21A1-S300 103050124
- Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
- Przepust kablowy 1 x M20 x 1,5
- Obudowa metalowa
- Proste i szybkie przestawianie elementów aktywujących o 45°
- Budowa zgodnie z EN 50041
- Dostępna wersja z diodami LED
- Element aktywujący z tworzywa sztucznego
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | PS316-T21A1-S300 | |
| Numer artykułu (Numer katalogowy) | 103050124 | |
| EAN (European Article Number) | 4030661625850 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50041 | B | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków pomocniczych | 2 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| B10D Normally-closed contact (NC) | 20 000 000 operacji | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień naciskowy S300 | |
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Siła wymuszonego rozwarcia, minimalne | 50 N | |
| Szybkość najazdu, minimalne | 60 mm/min | |
| Szybkość najazdu, maksimum | 0,5 m/s | |
| Tightening torque of the fixing screws | 2 Nm | |
| Tightening torque of the fastening screws for the housing cover | 2,6 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,34 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Tightening torque of electrical connection, minimum | 0,6 Nm | |
| Moment dokręcania przyłącza elektrycznego, maksimum | 0,8 Nm | |
| Uwaga (wpust kablowy) | Settle length of the conductor: 5...6mm | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 37 mm | |
| Szerokość czujnika | 41 mm | |
| Wysokość czujnika | 104 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ocena zabezpieczenia | I | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 300 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 5 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 3 A | |
| Element przełączający | 2 NO contacts, 1 NC contact | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Gold-plated silver (AgNi 10 + Au 0,3µm) | |
