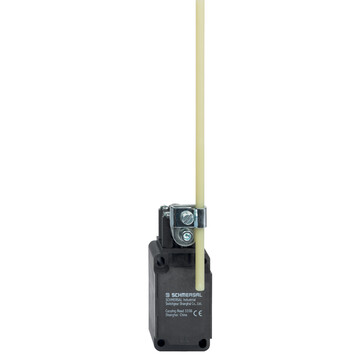

T4V10H 336-20Z - 151060461

Wyłącznik prętowy Schmersal, tworzywo wzmocnione, 2 NO, IP67, prąd 10 A, długość 52 mm, szerokość 40,5 mm, temp. -30...+80°C, głowica 4 x 90°.

T4V10H 336-20Z - 151060461

Dodaj do porównania Usuń z porównania

53,10 €

65,31 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry T4V10H 336-20Z 151060461

  • 1 Wlot kablowy M 20 x 1.5
  • wyłącznie do pozycjonowania
  • Budowa zgodnie z EN 50041
  • Obudowa z tworzywa termoplastycznego
  • Kąt dźwnigni ustawiany w krokach co 10°
  • z podwójną izolacją
  • Dobra odporność na oleje i benzynę lakową
  • duży wybór alternatywnych aktywatorów
  • Głowicę można obracać o 4 x 90°
Klucz zamówieniowy
Oznaczenie typu produktu T4V10H 336-20Z
Numer artykułu (Numer katalogowy) 151060461
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 D
Materiał obudowy Tworzywo sztuczne, wzmocnione włóknem szklanym
Materiał pręta Tworzywo
Ciężar brutto 150 g
Dane ogólne - właściwości
Liczba zestyków pomocniczych 2
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia prętowa
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Szybkość najazdu, maksimum 2,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączenia) Czasy przełączania zgodnie z prędkością aktywacji
Moment aktywujący, minimalne 0,3 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość x Szerokość x Wysokość Wysokość czujnika: 111.5 mm (bez pręta)
Długość czujnika 52 mm
Szerokość czujnika 40,5 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający Zestyk normalnie otwarty (NO)
Zasada przełączania Wolnoprzełączające
Czas przełączania, maksimum 2 ms
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
Note
Uwaga (informacje ogólne) Wyłącznik z 2 zestykami NO nie nadaje się do zadań związanych z bezpieczeństwem
