T4V7H 336-11Z-RVA-2272/2654 - 151204397

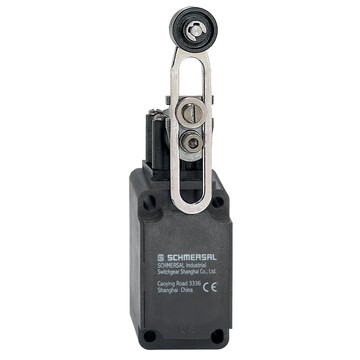

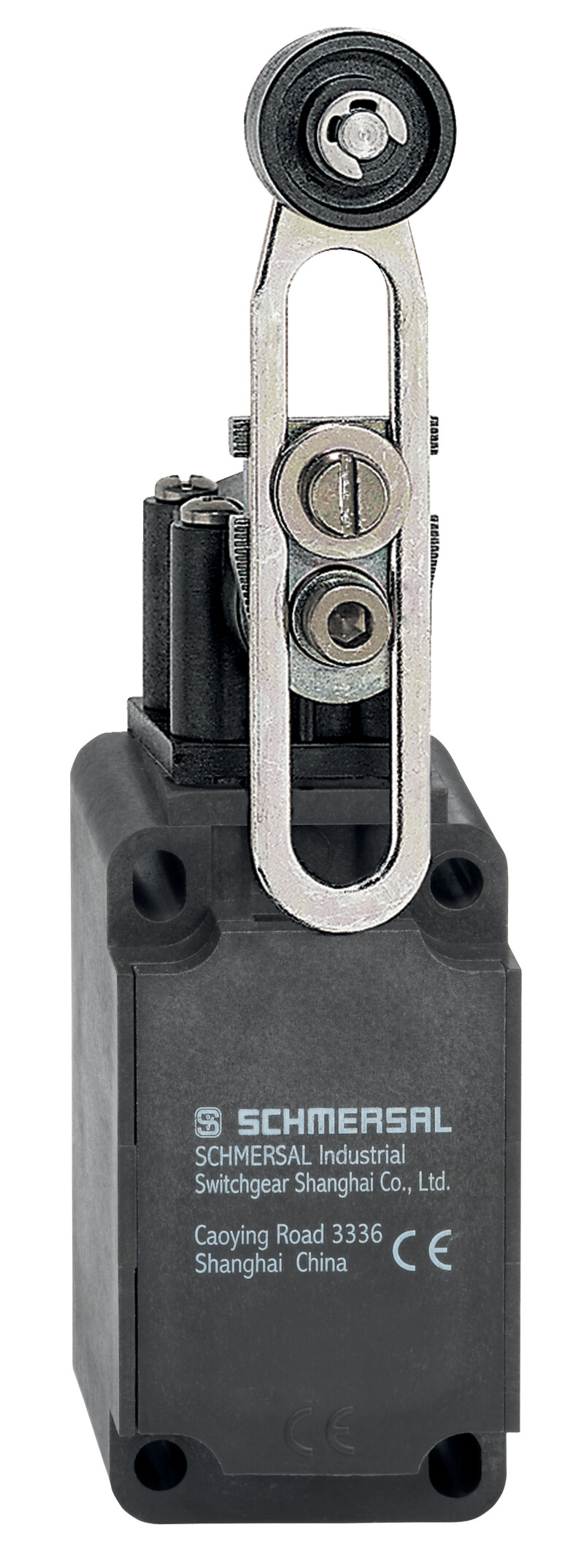

Wyłącznik pozycyjny Schmersal, tworzywo wzmacniane, dźwignia z rolką ze stali nierdzewnej, IP65/IP67, prąd 10 A, wysokość 173,5 mm, szerokość 40,5 mm, temp. -30...+80°C, połączenie M20 x 1,5.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T4V7H 336-11Z-RVA-2272/2654 151204397
- wyłącznie do pozycjonowania
- Budowa zgodnie z EN 50041
- Obudowa z tworzywa termoplastycznego
- Kąt dźwnigni ustawiany w krokach co 10°
- z podwójną izolacją
- Dobra odporność na oleje i benzynę lakową
- duży wybór alternatywnych aktywatorów
- Głowicę można obracać o 4 x 90°
- 1 Wlot kablowy M 20 x 1.5
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | T4V7H 336-11Z-RVA-2272/2654 | |
Numer artykułu (Numer katalogowy) | 151204397 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Obudowa | Budowa znormalizowana | |
Materiał obudowy | Tworzywo sztuczne, wzmocnione włóknem szklanym | |
Materiał dźwigni | Metal | |
Ciężar brutto | 190 g | |
Klasyfikacja | ||
Normy, przepisy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia z rolką | |
Materiał rolki | Stal nierdzewna (V2A) | |
Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
Szybkość najazdu, maksimum | 2,5 m/s | |
Uwaga (prędkość aktywacji) | Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika | |
Mechanical data - Connection technique | ||
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 57 mm | |
Szerokość czujnika | 40,5 mm | |
Wysokość czujnika | 173,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65,IP67 | |
Ambient temperature | -30 ... +80 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 4 A | |
Częstotliwość przełączania | 5 000 /h | |
Materiał zestyków, elektrycznych | Srebro |
