T4V7H 336-20ZH - 101060455

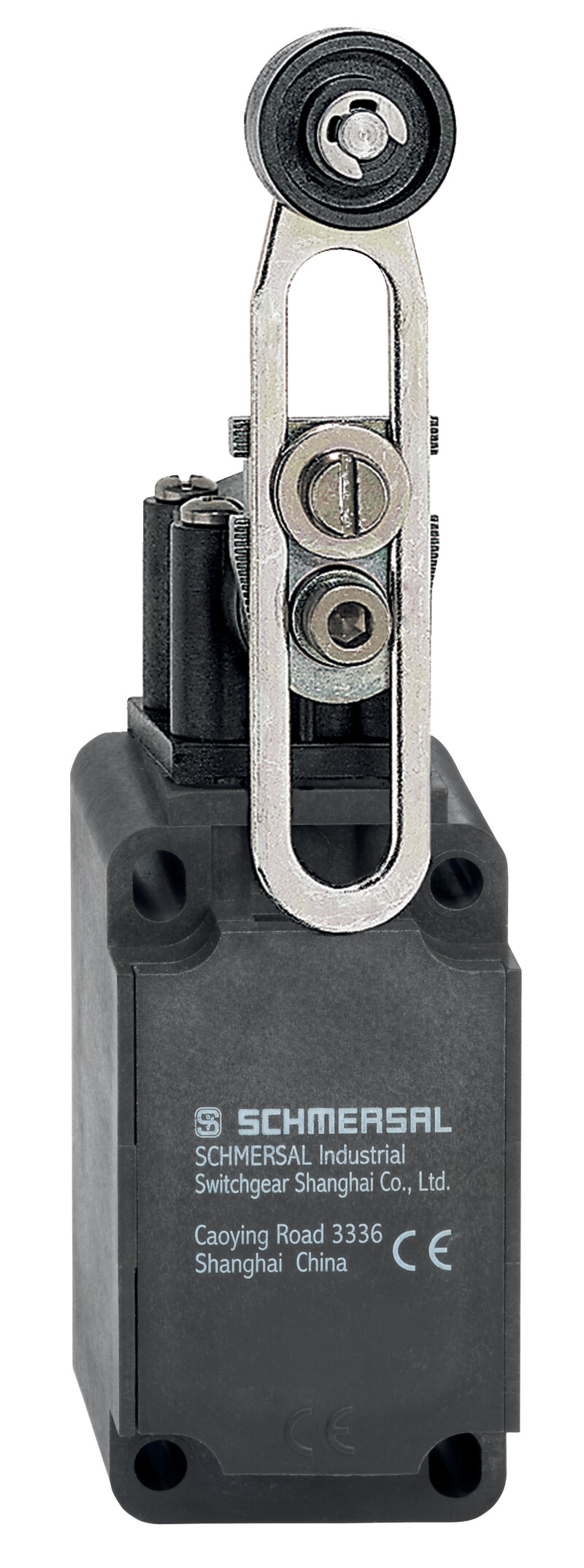

Wyłącznik pozycyjny Schmersal, wąska obudowa tworzywowa, dźwignia z rolką, 2 NO, IP65/IP67, prąd 10 A, szerokość 40,5 mm, wysokość 173,5 mm, głowica obracana o 4 x 90°, temp. pracy -30...+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T4V7H 336-20ZH 101060455
- wąska obudowa
- 1 Wlot kablowy M 20 x 1.5
- wyłącznie do pozycjonowania
- Budowa zgodnie z EN 50041
- Obudowa z tworzywa termoplastycznego
- Kąt dźwnigni ustawiany w krokach co 10°
- z podwójną izolacją
- Dobra odporność na oleje i benzynę lakową
- duży wybór alternatywnych aktywatorów
- Głowicę można obracać o 4 x 90°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | T4V7H 336-20ZH | |
| Numer artykułu (Numer katalogowy) | 101060455 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Obudowa | Budowa znormalizowana | |
| Materiał obudowy | Tworzywo sztuczne, wzmocnione włóknem szklanym | |
| Materiał dźwigni | Metal | |
| Ciężar brutto | 179 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków pomocniczych | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką | |
| Materiał rolki | Tworzywo | |
| Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
| Szybkość najazdu, maksimum | 2,5 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika | |
| Uwaga (Czas przełączenia) | Czasy przełączania zgodnie z prędkością aktywacji | |
| Moment aktywujący, minimalne | 0,3 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 57 mm | |
| Szerokość czujnika | 40,5 mm | |
| Wysokość czujnika | 173,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Element przełączający | Zestyk normalnie otwarty (NO) | |
| Zasada przełączania | Zestyki wolno przełączające w układzie schodkowym | |
| Czas przełączania, maksimum | 2 ms | |
| Częstotliwość przełączania | 5 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Wyłącznik z 2 zestykami NO nie nadaje się do zadań związanych z bezpieczeństwem | |
