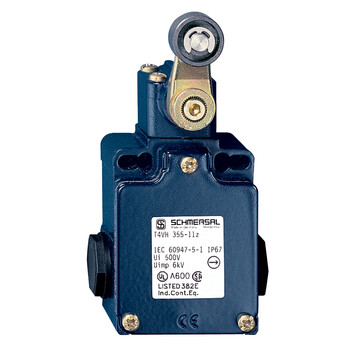

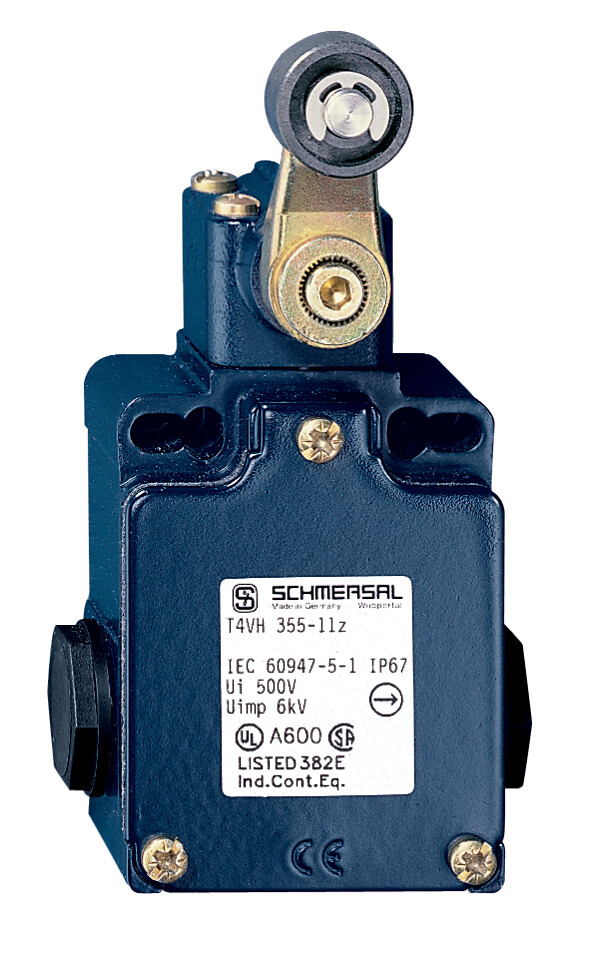

T4VH 355-12Z-M20 - 101171048

Wyłącznik pozycyjny Schmersal, dźwignia z rolką, metalowa obudowa, prąd 10A, IP65/IP67, temperatura pracy -30...+80°C, szerokość 66,7 mm, dwa styki bezpieczeństwa.

T4VH 355-12Z-M20 - 101171048

Dodaj do porównania Usuń z porównania

73,55 €

90,47 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry T4VH 355-12Z-M20 101171048

  • 3 wloty kablowe boczne M 20 x 1.5
  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 66,7 mm x 76 mm x 38 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50041
  • Punkty przełączania wg EN 50041
Klucz zamówieniowy
Oznaczenie typu produktu T4VH 355-12Z-M20
Numer artykułu (Numer katalogowy) 101171048
EAN (European Article Number) 4030661298528
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 A
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Ciężar brutto 315 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Szybkość najazdu, maksimum 2,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączenia) Czasy przełączania zgodnie z prędkością aktywacji
Moment aktywujący, minimalne 0,3 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - konektor strona B
Konektor połączenie
Dane mechaniczne - Wymiary
Długość czujnika 60,6 mm
Szerokość czujnika 66,7 mm
Wysokość czujnika 129,5 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Wolnoprzełączające
Czas przełączania, maksimum 2 ms
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
