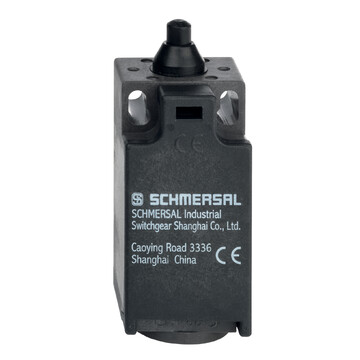

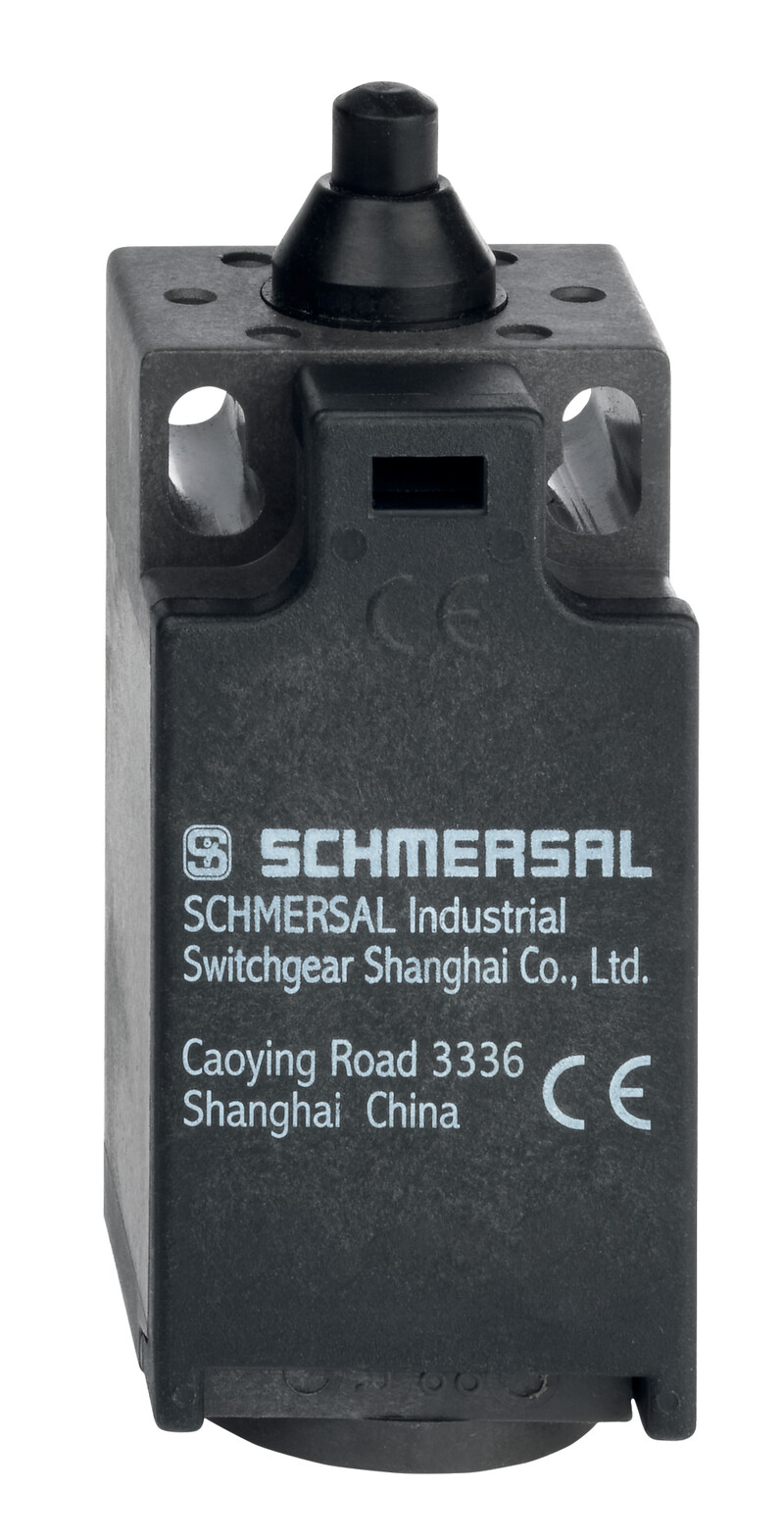

TS 236-11Z-M20-1297 - 151165876

Wyłącznik pozycyjny Schmersal, termoplastyczna obudowa, trzpień ruchomy, zestyki NO/NC, IP65/IP67, prąd 10A, połączenie M20, temperatura -30...+80°C.


Dodaj do porównania Usuń z porównania

24,55 €

30,20 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TS 236-11Z-M20-1297 151165876

  • Obudowa z tworzywa termoplastycznego
  • Dobra odporność na oleje i benzynę lakową
  • duży wybór alternatywnych aktywatorów
  • 30 mm x 58,5 mm x 30 mm
  • z podwójną izolacją
  • Szczegóły montażu wg EN 50047
  • Głowicę można obracać o 4 x 90°
Klucz zamówieniowy
Oznaczenie typu produktu TS 236-11Z-M20-1297
Numer artykułu (Numer katalogowy) 151165876
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50047 B
Materiał obudowy Tworzywo sztuczne, wzmocnione włóknem szklanym
Ciężar brutto 50 g
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Trzpień ruchomy
Żywotność mechaniczna, najmniejszy 20 000 000 operacji
Siła przełączania, minimalne 9 N
Siła wymuszonego rozwarcia, minimalne 19 N
Szybkość najazdu, minimalne 60 mm/min
Szybkość najazdu, maksimum 1 m/s
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 30 mm
Wysokość czujnika 73,5 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1 A
Element przełączający zestyk (NO), zestyk (NC)
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
