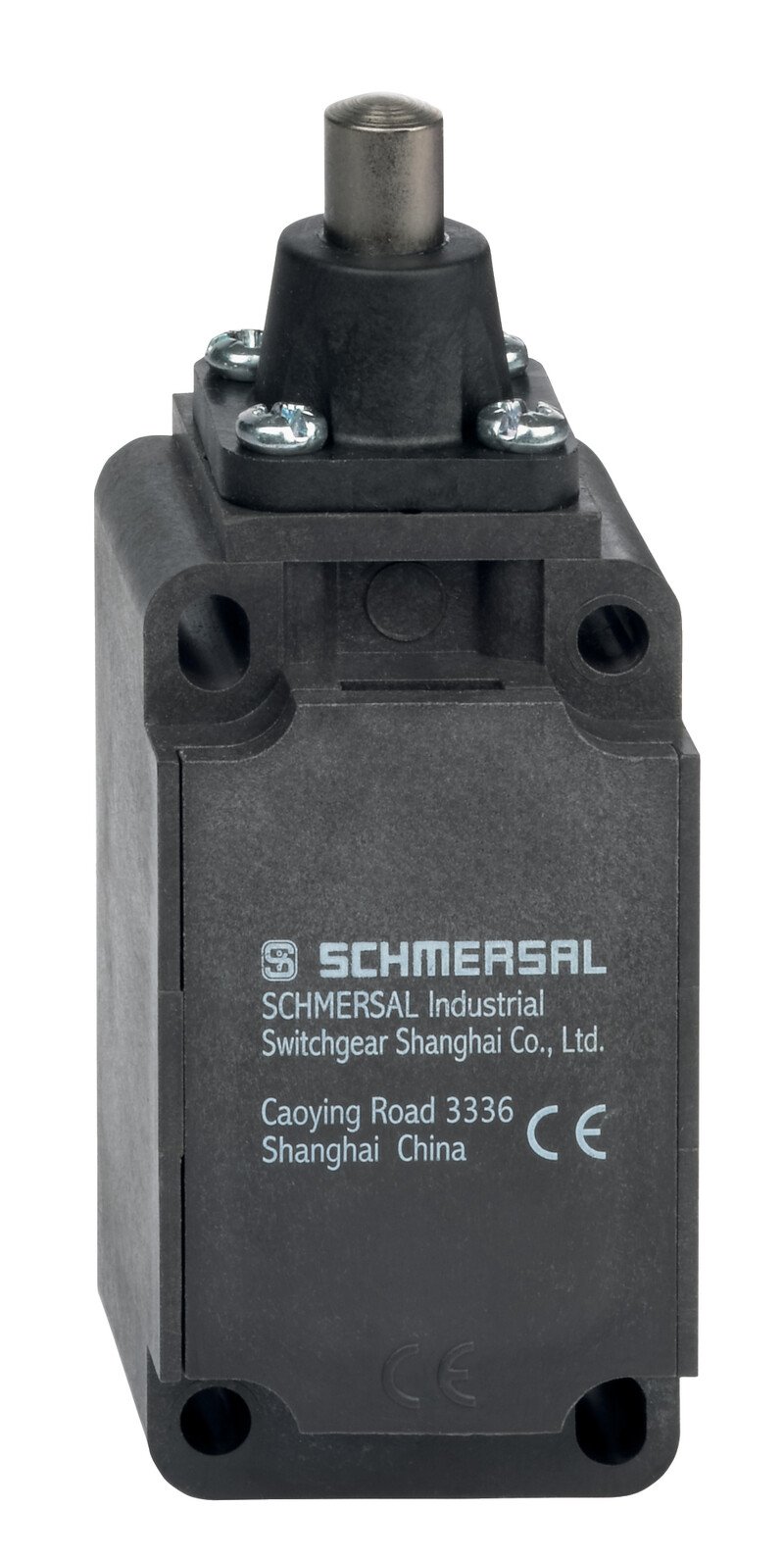

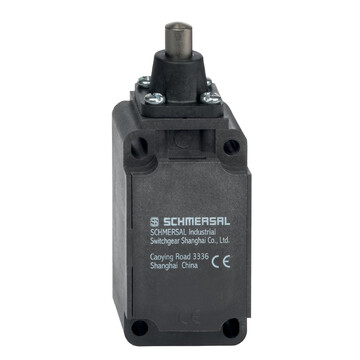

TS 336-11Z-M20 - 151155769

Wyłącznik pozycyjny trzpieniowy Schmersal, tworzywowa obudowa IP65/IP67, przekrój kabla 0,75–2,5 mm2, 1NO+1NC, prąd 10A, żywotność 30 mln cykli, szybkość najazdu do 0,5 m/s, złącze M20x1.5.


Dodaj do porównania Usuń z porównania

35,40 €

43,54 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TS 336-11Z-M20 151155769

  • 1 Wlot kablowy M 20 x 1.5
  • Budowa zgodnie z EN 50041
  • Obudowa z tworzywa termoplastycznego
  • z podwójną izolacją
  • Dobra odporność na oleje i benzynę lakową
  • duży wybór alternatywnych aktywatorów
  • Głowicę można obracać o 4 x 90°
Klucz zamówieniowy
Oznaczenie typu produktu TS 336-11Z-M20
Numer artykułu (Numer katalogowy) 151155769
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 B
Materiał obudowy Tworzywo sztuczne, wzmocnione włóknem szklanym
Ciężar brutto 128 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Trzpień ruchomy
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Siła przełączania, minimalne 17 N
Szybkość najazdu, maksimum 0,5 m/s
Uwaga (Czas przełączenia) Czasy przełączania zgodnie z prędkością aktywacji
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 38 mm
Szerokość czujnika 40,5 mm
Wysokość czujnika 103,5 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Wolnoprzełączające
Czas przełączania, maksimum 2 ms
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
