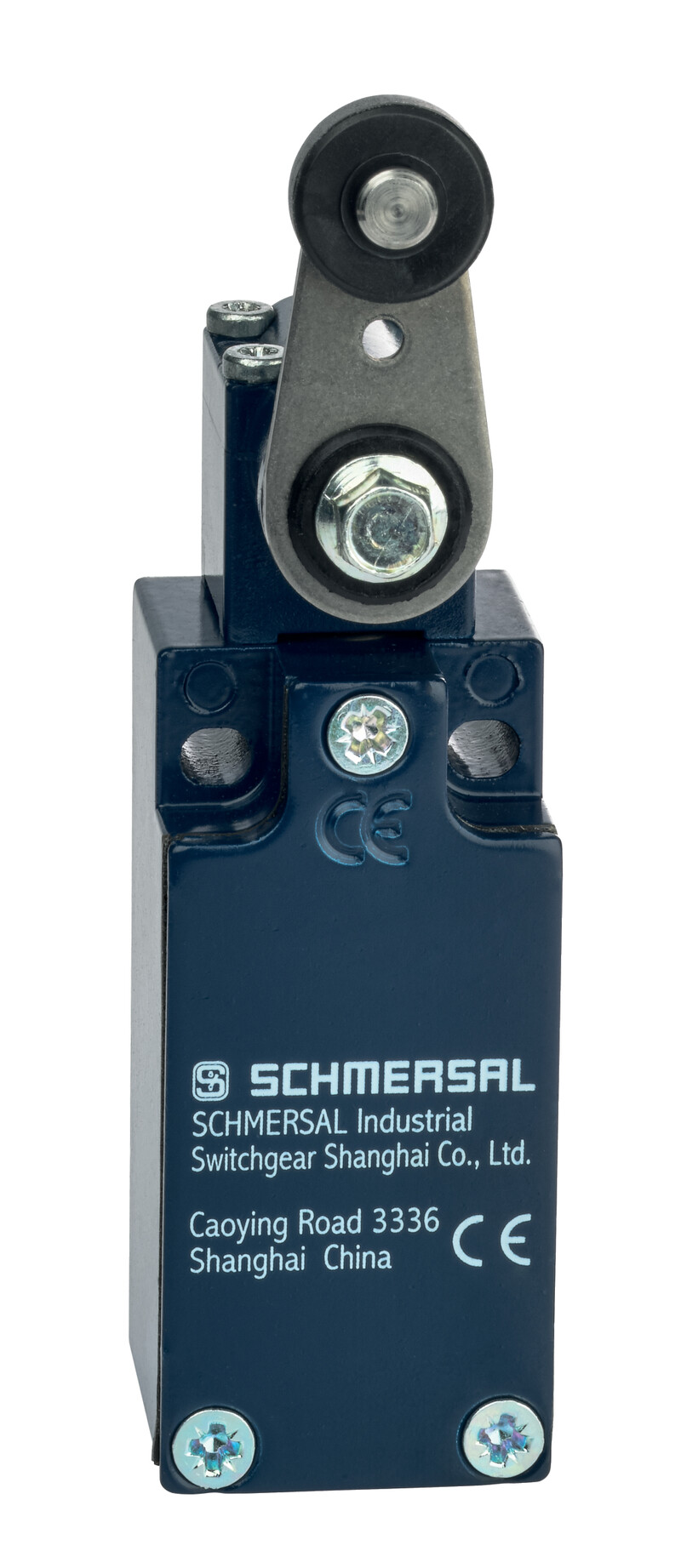

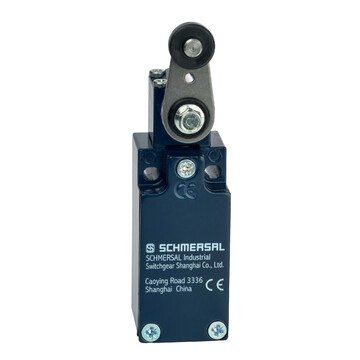

TV12H 235-11ZUE - 101145036

Wyłącznik pozycyjny Schmersal, metalowa obudowa, dźwignia z rolką, 1 wlot M20, IP65/IP67, prąd 10A, temperatura -30°C do +80°C, głowica przestawna co 10°, wymiary 30x63,5x30 mm, styki NO/NC.

TV12H 235-11ZUE - 101145036

Dodaj do porównania Usuń z porównania

75,80 €

93,23 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry TV12H 235-11ZUE 101145036

  • 1 Wlot kablowy M 20 x 1.5
  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 30 mm x 63,5 mm x 30 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50047
  • Kąt dźwnigni ustawiany w krokach co 10°
Klucz zamówieniowy
Uwaga (możliwość dostawy) Niedostępne!
Oznaczenie typu produktu TV12H 235-11ZUE
Numer artykułu (Numer katalogowy) 101145036
EAN (European Article Number) 4030661135533
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50047 A
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał dźwigni Metal
Ciężar brutto 195 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 20 000 000 operacji
Szybkość najazdu, minimalne 4 122 mm/min
Szybkość najazdu, maksimum 1 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączania) Czas drgania zestyków odpowiednio do prędkości aktywacji
Uwaga (Czas przełączenia) Czasy przełączania zgodnie z prędkością aktywacji
Moment aktywujący, minimalne 0,2 Nm
Moment wymuszonego rozwarcia 0,2 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość czujnika 46 mm
Szerokość czujnika 30 mm
Wysokość czujnika 110,5 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 1 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Zestyki wolno przełączające w układzie zakładkowym
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
