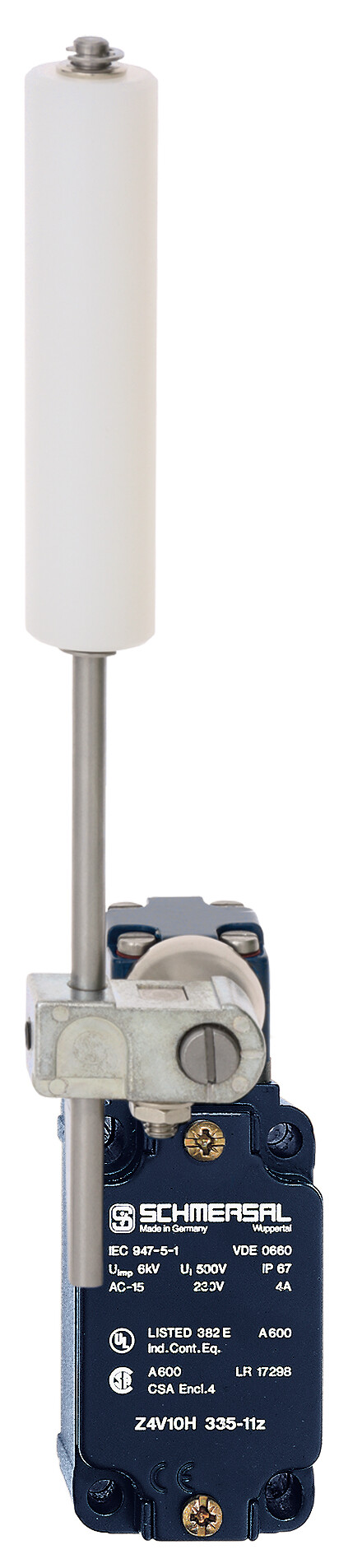

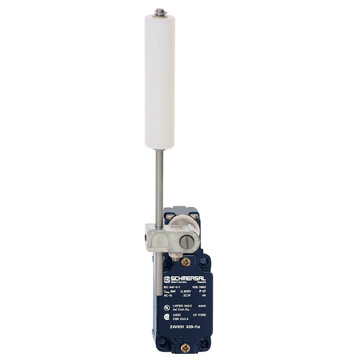

Z4V10H 335-11Z-1348/1583-1 - 101209314

Wyłącznik pozycyjny Schmersal do pozycjonowania, prędkość taśmy do 1 m/s, metalowa obudowa, 1NO/1NC, wymuszone rozwarcie NC, IP65/IP67, napięcie izolacji 500 V, prąd 10 A, wysokie bezpieczeństwo, temperatura -40...+70°C.

Z4V10H 335-11Z-1348/1583-1 - 101209314

Dodaj do porównania Usuń z porównania

117,80 €

144,89 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry Z4V10H 335-11Z-1348/1583-1 101209314

  • Prędkość taśmy do 1 m/s
  • Rolka nylonowa, O 22 mm, powierzchnia robocza 95 mm
  • 1 zestyk NO / 1 zestyk NC przy odchyleniu 24°
  • Zestyk NC o wymuszonym rozwarciu zapewniający bezpieczne przełączanie
  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 40,5 mm x 76 mm x 38 mm
  • Głowicę można obracać o 4 x 90°
  • Budowa zgodnie z EN 50041
  • wyłącznie do pozycjonowania
Klucz zamówieniowy
Oznaczenie typu produktu Z4V10H 335-11Z-1348/1583-1
Numer artykułu (Numer katalogowy) 101209314
EAN (European Article Number) 4030661382456
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Obudowa Budowa znormalizowana
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Materiał pręta Tworzywo
Ciężar brutto 420 g
Dane ogólne - właściwości
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Belt alignment lever
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Szybkość najazdu, maksimum 2,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Uwaga (Czas przełączania) Czas drgania zestyków odpowiednio do prędkości aktywacji
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość x Szerokość x Wysokość Wysokość czujnika: 111.5 mm (bez pręta)
Długość czujnika 38 mm
Szerokość czujnika 40,5 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -40 ... +70 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Działanie migowe
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
