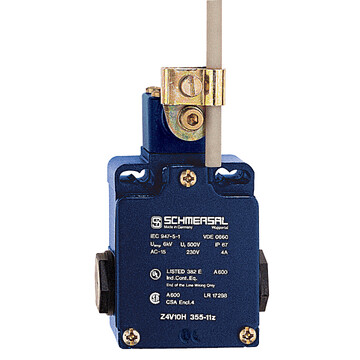

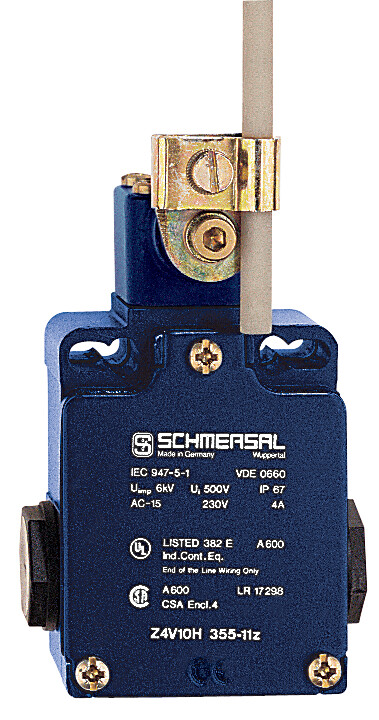

Z4V10H 355-02Z - 151082502

Wyłącznik pozycyjny Schmersal, metalowa obudowa IP65/IP67, dźwignia prętowa, przyłącze śrubowe M20, głowica obracana 4x90°, 10A, AC-15/DC-13 4A, odporność na oleje i benzyny, montaż EN 50041.


Dodaj do porównania Usuń z porównania

78,10 €

96,06 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry Z4V10H 355-02Z 151082502

  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 66,7 mm x 76 mm x 38 mm
  • Głowicę można obracać o 4 x 90°
  • Szczegóły montażu wg EN 50041
  • Punkty przełączania wg EN 50041
  • wyłącznie do pozycjonowania
Klucz zamówieniowy
Oznaczenie typu produktu Z4V10H 355-02Z
Numer artykułu (Numer katalogowy) 151082502
eCl@ss number, version 12.0 27-27-06-01
eCl@ss number, version 11.0 27-27-06-01
Numer eCl@ss, wersja 9.0 27-27-06-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Właściwości ogólne
Obudowa Budowa znormalizowana
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Materiał pręta Tworzywo
Ciężar brutto 325 g
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia prętowa
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Szybkość najazdu, maksimum 2,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Moment aktywujący, minimalne 0,3 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - Wymiary
Długość x Szerokość x Wysokość Wysokość czujnika: 111.5 mm (bez pręta)
Długość czujnika 38 mm
Szerokość czujnika 66,7 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
