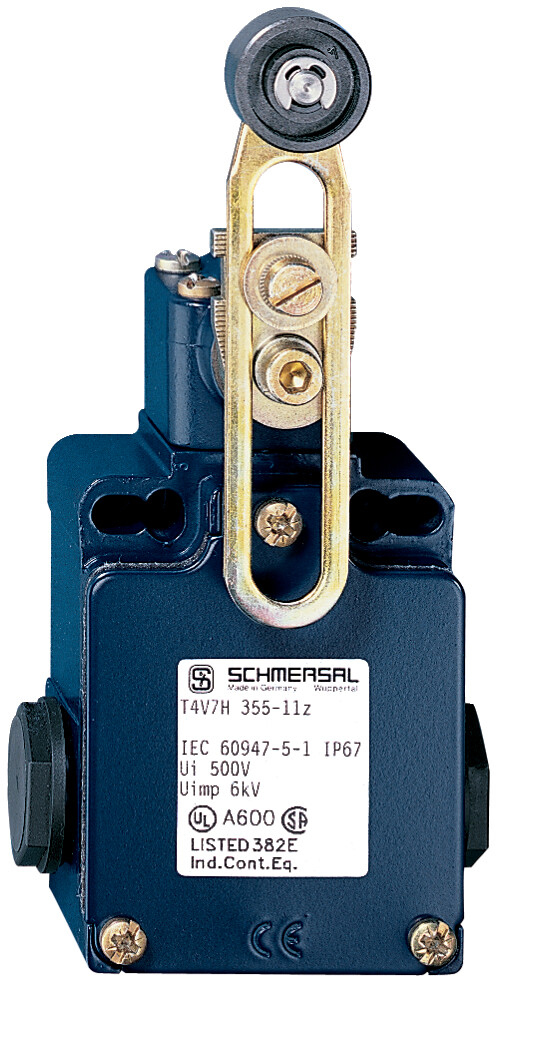

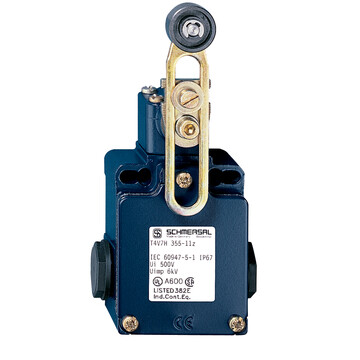

Z4V7H 355-02Z-2138 - 151181233

Wyłącznik pozycyjny Schmersal, metalowa obudowa IP65/IP67, dźwignia z rolką, głowica obracana 4x90°, prąd cieplny 10A, AC-15 4A, montaż i punkty przełączania wg EN 50041, odporność na oleje.


Dodaj do porównania Usuń z porównania

79,80 €

98,15 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry Z4V7H 355-02Z-2138 151181233

  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 66,7 mm x 76 mm x 38 mm
  • Głowicę można obracać o 4 x 90°
  • wyłącznie do pozycjonowania
  • Szczegóły montażu wg EN 50041
  • Punkty przełączania wg EN 50041
Klucz zamówieniowy
Oznaczenie typu produktu Z4V7H 355-02Z-2138
Numer artykułu (Numer katalogowy) 151181233
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Właściwości ogólne
Obudowa Budowa znormalizowana
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Ciężar brutto 335 g
Klasyfikacja
Normy, przepisy BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Szybkość najazdu, maksimum 2,5 m/s
Uwaga (prędkość aktywacji) Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika
Moment aktywujący, minimalne 0,3 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Dane mechaniczne - konektor strona B
Konektor połączenie
Dane mechaniczne - Wymiary
Długość czujnika 57,3 mm
Szerokość czujnika 40,5 mm
Wysokość czujnika 173,5 mm
Warunki otoczenia
Stopień ochrony IP65,IP67
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 4 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 4 A
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
