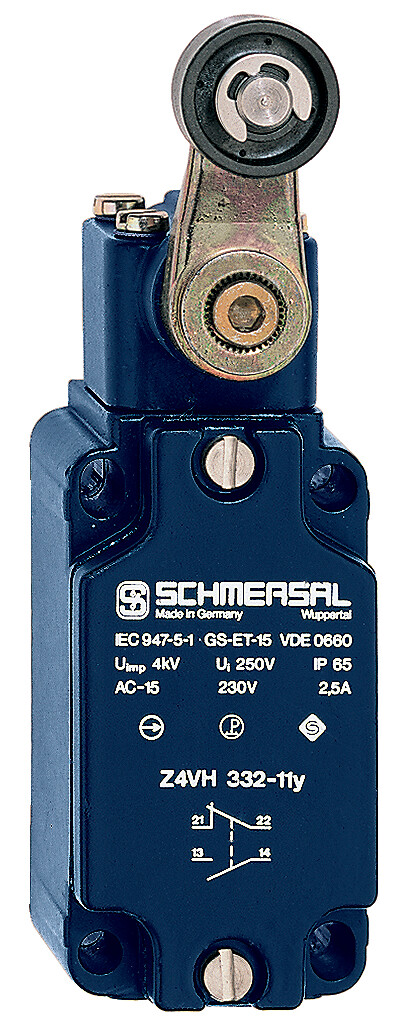

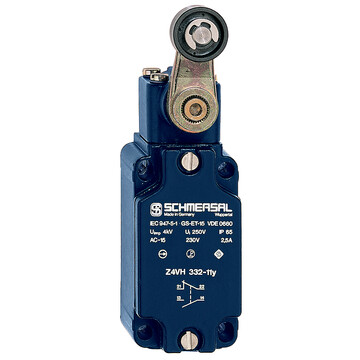

Z4VH 332-11Y-PG13,5 - 101054569

Wyłącznik pozycyjny Schmersal, metalowa obudowa, dźwignia z rolką, regulowana co 10°, NO+NC pozłacane styki, IP65, prąd 6A, wymiar 40x76x40mm, cykle 30 mln.

Z4VH 332-11Y-PG13,5 - 101054569

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry Z4VH 332-11Y-PG13,5 101054569

  • Obudowa metalowa
  • duży wybór alternatywnych aktywatorów
  • Dobra odporność na oleje i benzynę lakową
  • 40 mm x 76 mm x 40 mm
  • Głowicę można obracać o 4 x 90°
  • 1 Wlot kablowy M 20 x 1.5
  • duży odstęp między stykami
  • Wysoka powtarzalność punktów przełączania
  • Zestyki z pozłacanego srebra
  • System o działaniu migowym z pamięcią magnetyczną
  • System przełączający oddzielony od migowych zestyków, co zapewnia stały punkt przełączania niezależnie od zużycia zestyków
  • Budowa zgodnie z EN 50041
  • Kąt dźwnigni ustawiany w krokach co 10°
Klucz zamówieniowy
Oznaczenie typu produktu Z4VH 332-11Y-PG13,5
Numer artykułu (Numer katalogowy) 101054569
EAN (European Article Number) 4030661024486
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-15,EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50041 A
Materiał obudowy odlew ze stopów lekkich
Materiał powłoki obudowy malowane
Materiał dźwigni Metal
Ciężar brutto 291 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 20 000 000 operacji
Dane mechaniczne
Element aktywujący Dźwignia z rolką
Materiał rolki Tworzywo
Żywotność mechaniczna, najmniejszy 30 000 000 operacji
Rozwarcie styków > 2 x 1,25 mm (rozwarcie zestyków dla pełnego zakresu ruchu)
Szybkość najazdu, minimalne 10 mm/min
Moment aktywujący, minimalne 0,4 Nm
Powtarzalność punktów przełączania 0,02 mm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 1,5 mm2
Przekrój kabla, maksimum 2,5 mm2
Dane mechaniczne - konektor strona B
Konektor połączenie
Dane mechaniczne - Wymiary
Długość czujnika 60,5 mm
Szerokość czujnika 40 mm
Wysokość czujnika 129,5 mm
Warunki otoczenia
Stopień ochrony IP65
Stopień ochrony obudowy IP40
Ambient temperature -30 ... +80 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 6 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Kategoria użytkowania AC-15 230 VAC
Kategoria użytkowania AC-15 2,5 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Działanie migowe
Czas przełączania, maksimum 2,5 ms
Częstotliwość przełączania 3 000 /h
Czas przełączenia, minimalne 1,5 ms
Materiał zestyków, elektrycznych pozłacane srebro
