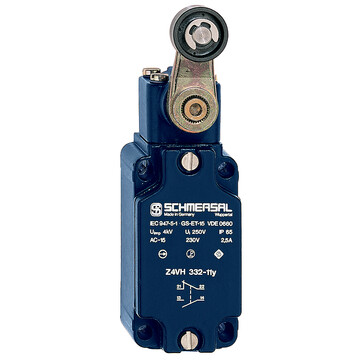

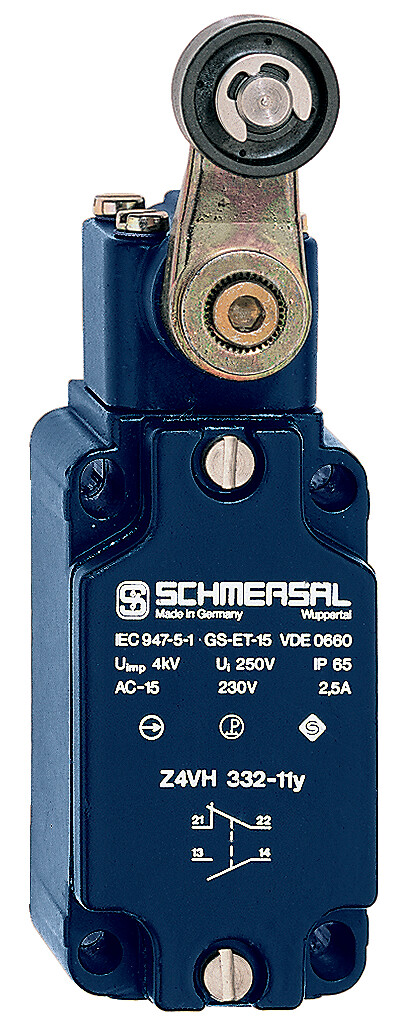

Z4VH 332-11Y-ST - 131147981
Wyłącznik pozycyjny Schmersal, metalowa obudowa, dźwignia z rolką, regulacja co 10°, pozłacane styki NO+NC, IP65, prąd 6A, wymiar 40x76x40mm, cykle 30 mln.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry Z4VH 332-11Y-ST 131147981
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Dobra odporność na oleje i benzynę lakową
- 40 mm x 76 mm x 40 mm
- Głowicę można obracać o 4 x 90°
- 1 Wlot kablowy M 20 x 1.5
- duży odstęp między stykami
- Wysoka powtarzalność punktów przełączania
- Zestyki z pozłacanego srebra
- System o działaniu migowym z pamięcią magnetyczną
- System przełączający oddzielony od migowych zestyków, co zapewnia stały punkt przełączania niezależnie od zużycia zestyków
- Budowa zgodnie z EN 50041
- Kąt dźwnigni ustawiany w krokach co 10°
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | Z4VH 332-11Y-ST | |
Numer artykułu (Numer katalogowy) | 131147981 | |
EAN (European Article Number) | 8905236106828 | |
eCl@ss number, version 12.0 | 27-27-26-01 | |
eCl@ss number, version 11.0 | 27-27-26-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
Obudowa | Budowa znormalizowana | |
Typ napędu zgodnie z DIN EN 50041 | A | |
Materiał obudowy | odlew ze stopów lekkich | |
Materiał powłoki obudowy | malowane | |
Materiał dźwigni | Metal | |
Ciężar brutto | 323 g | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia z rolką | |
Materiał rolki | Tworzywo | |
Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
Moment aktywujący, minimalne | 0,4 Nm | |
Dane mechaniczne - konektor strona B | ||
Konektor | połączenie | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 60,5 mm | |
Szerokość czujnika | 40 mm | |
Wysokość czujnika | 129,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Stopień ochrony obudowy | IP40 | |
Ambient temperature | -30 ... +80 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 6 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2,5 A | |
Czas przełączania, maksimum | 1,5 ms | |
Częstotliwość przełączania | 3 000 /h | |
Materiał zestyków, elektrycznych | pozłacane srebro |
