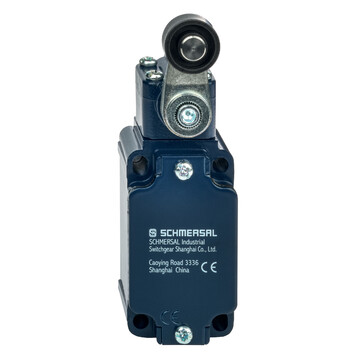

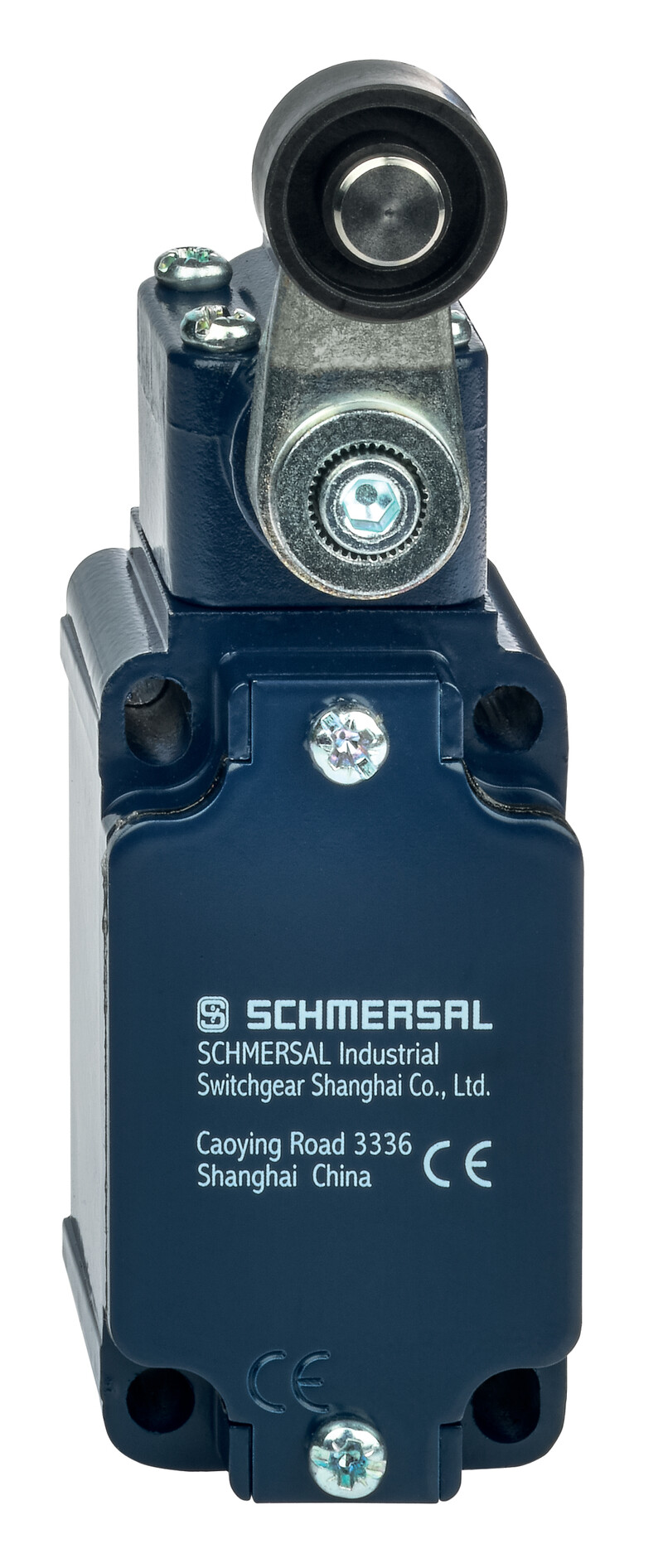

Z4VH 335-11Z-RVA-1583-2 - 151133822
Pozycyjny wyłącznik dźwigniowy Schmersal, metalowa obudowa, dźwignia z rolką nierdzewną, złącze śrubowe M20x1.5, 10A, IP65/IP67, temperatura pracy -30...+80°C.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry Z4VH 335-11Z-RVA-1583-2 151133822
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Dobra odporność na oleje i benzynę lakową
- 40,5 mm x 76 mm x 38 mm
- Głowicę można obracać o 4 x 90°
- Budowa zgodnie z EN 50041
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | Z4VH 335-11Z-RVA-1583-2 | |
Numer artykułu (Numer katalogowy) | 151133822 | |
eCl@ss number, version 12.0 | 27-27-26-01 | |
eCl@ss number, version 11.0 | 27-27-26-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Obudowa | Budowa znormalizowana | |
Typ napędu zgodnie z DIN EN 50041 | A | |
Materiał powłoki obudowy | malowane | |
Materiał dźwigni | Metal | |
Ciężar brutto | 296 g | |
Klasyfikacja | ||
Normy, przepisy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia z rolką | |
Materiał rolki | Stal nierdzewna (V2A) | |
Żywotność mechaniczna, najmniejszy | 30 000 000 operacji | |
Szybkość najazdu, maksimum | 2,5 m/s | |
Uwaga (prędkość aktywacji) | Prędkość najazdu przy kącie najazdu 30° w stosunku do osi wyłącznika | |
Moment aktywujący, minimalne | 0,3 Nm | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,75 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 60,6 mm | |
Szerokość czujnika | 40,5 mm | |
Wysokość czujnika | 129,5 mm | |
Warunki otoczenia | ||
Ambient temperature | -30 ... +80 °C | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 4 A | |
Częstotliwość przełączania | 5 000 /h | |
Materiał zestyków, elektrycznych | Srebro |
