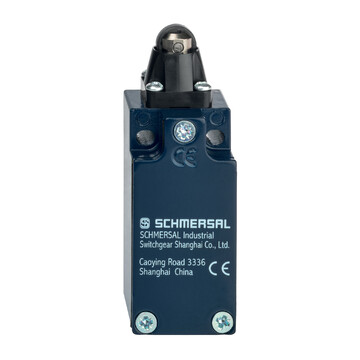

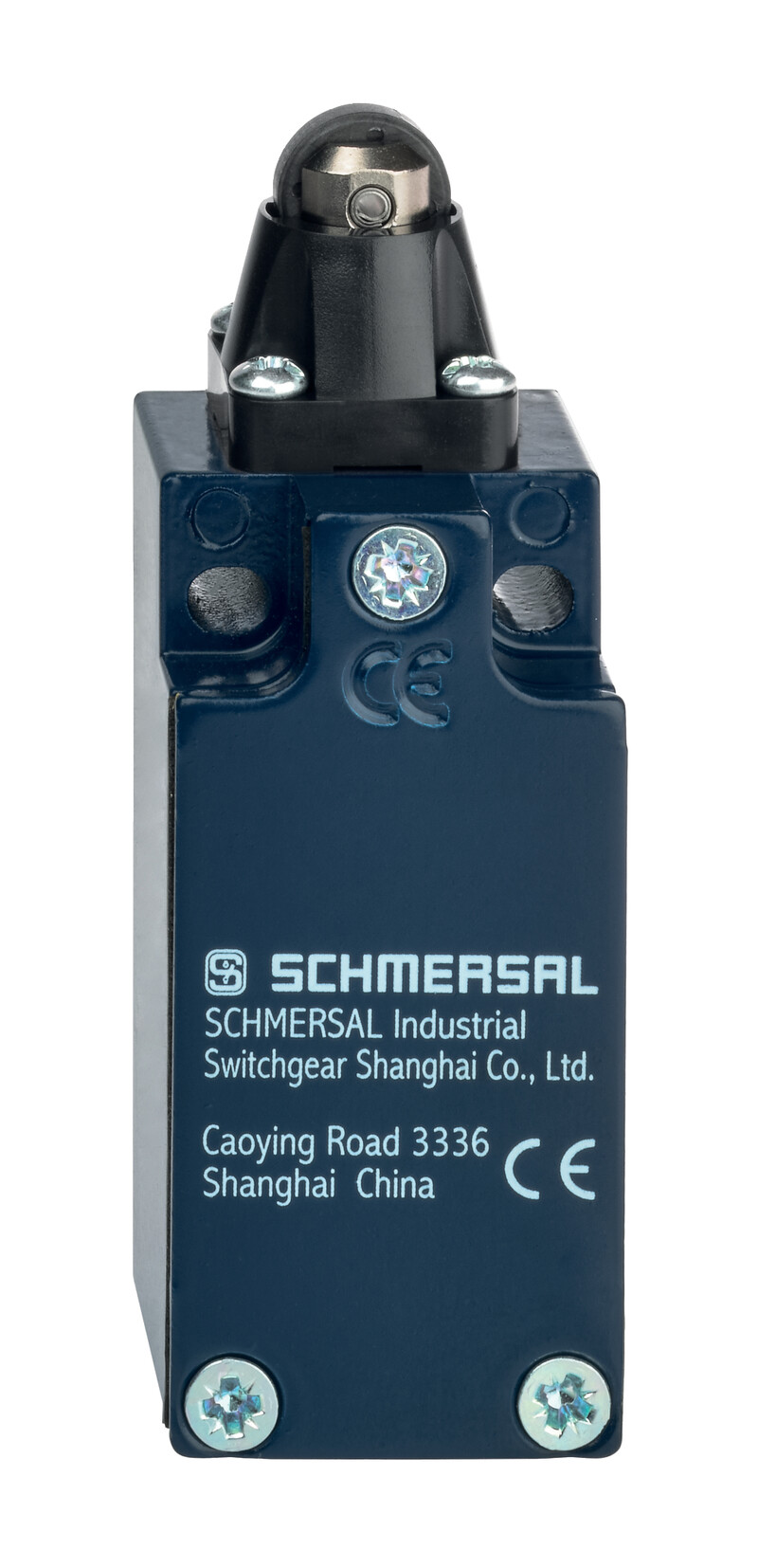

ZR 235-11Z-M20-2325 - 101168160
Wyłącznik pozycyjny Schmersal ze sprężyną powrotną, obudowa metalowa, temperatury pracy od -40°C, nacisk aktywacji 12N, IP65/IP67, głowica 4x90°, prąd 10 A, wymiary 30x63,5x30 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ZR 235-11Z-M20-2325 101168160
- Z silną sprężyną powrotną w wyłączniku podstawowym
- Siła aktywacji 12N±5%
- Obudowa z okrągłymi otworami mocującymi D=5mm
- odporne na temperaturę do -40°C
- Nie nadaje się do zmiennych temperatur
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Dobra odporność na oleje i benzynę lakową
- 30 mm x 63,5 mm x 30 mm
- Głowicę można obracać o 4 x 90°
- Szczegóły montażu wg EN 50047
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | ZR 235-11Z-M20-2325 | |
| Numer artykułu (Numer katalogowy) | 101168160 | |
| EAN (European Article Number) | 4030661221069 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50047 | c | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Ciężar brutto | 155 g | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień z rolką | |
| Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
| Siła przełączania, minimalne | 12 N | |
| Siła wymuszonego rozwarcia, minimalne | 19 N | |
| Szybkość najazdu, minimalne | 20 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 30 mm | |
| Wysokość czujnika | 86 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -40 ... +80 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 3 ms | |
| Częstotliwość przełączania | 5 000 /h | |
| Czas przełączenia, minimalne | 5,5 ms | |
| Materiał zestyków, elektrycznych | Srebro | |
