ZS 256-11Z-2042 - 101150810

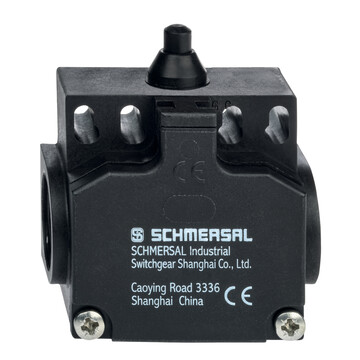

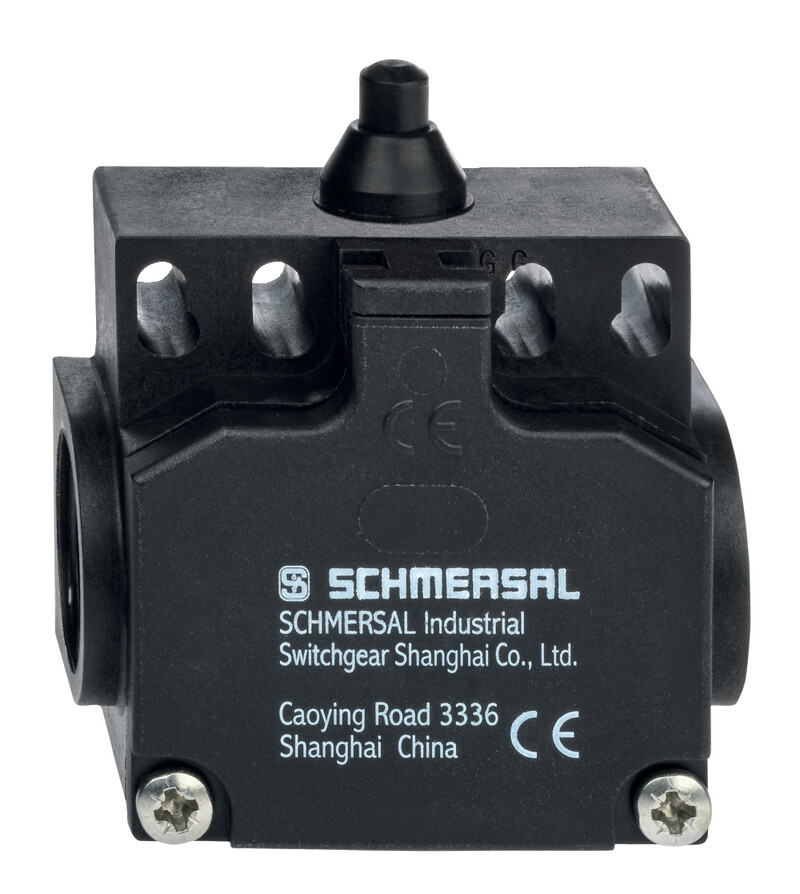

Wyłącznik pozycyjny Schmersal, obudowa termoplastyczna z podwójną izolacją, stopień ochrony IP65/IP67, trzpień ruchomy, prąd 10A, wymiary 58x50,5x31 mm, szybkie przełączanie, temperatura -30°C do +80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ZS 256-11Z-2042 101150810
- Obróbka olejem do styków dla minimalnych napięć i prądów
- Szczegóły montażu wg EN 50047
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- 58 mm x 50,5 mm x 31 mm
- Dobra odporność na oleje i benzynę lakową
- duży wybór alternatywnych aktywatorów
- Głowicę można obracać o 4 x 90°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | ZS 256-11Z-2042 | |
| Numer artykułu (Numer katalogowy) | 101150810 | |
| EAN (European Article Number) | 4030661159171 | |
| eCl@ss number, version 12.0 | 27-27-26-01 | |
| eCl@ss number, version 11.0 | 27-27-26-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50047 | B | |
| Materiał obudowy | Tworzywo sztuczne, wzmocnione włóknem szklanym | |
| Ciężar brutto | 70 g | |
| Dane ogólne - właściwości | ||
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień ruchomy | |
| Żywotność mechaniczna, najmniejszy | 20 000 000 operacji | |
| Siła przełączania, minimalne | 9 N | |
| Siła wymuszonego rozwarcia, minimalne | 19 N | |
| Szybkość najazdu, minimalne | 10 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 31 mm | |
| Szerokość czujnika | 58 mm | |
| Wysokość czujnika | 62,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Działanie migowe | |
| Czas przełączania, maksimum | 3 ms | |
| Częstotliwość przełączania | 5 000 /h | |
| Czas przełączania, maksimum | 5,5 ms | |
| Materiał zestyków, elektrycznych | Srebro | |
