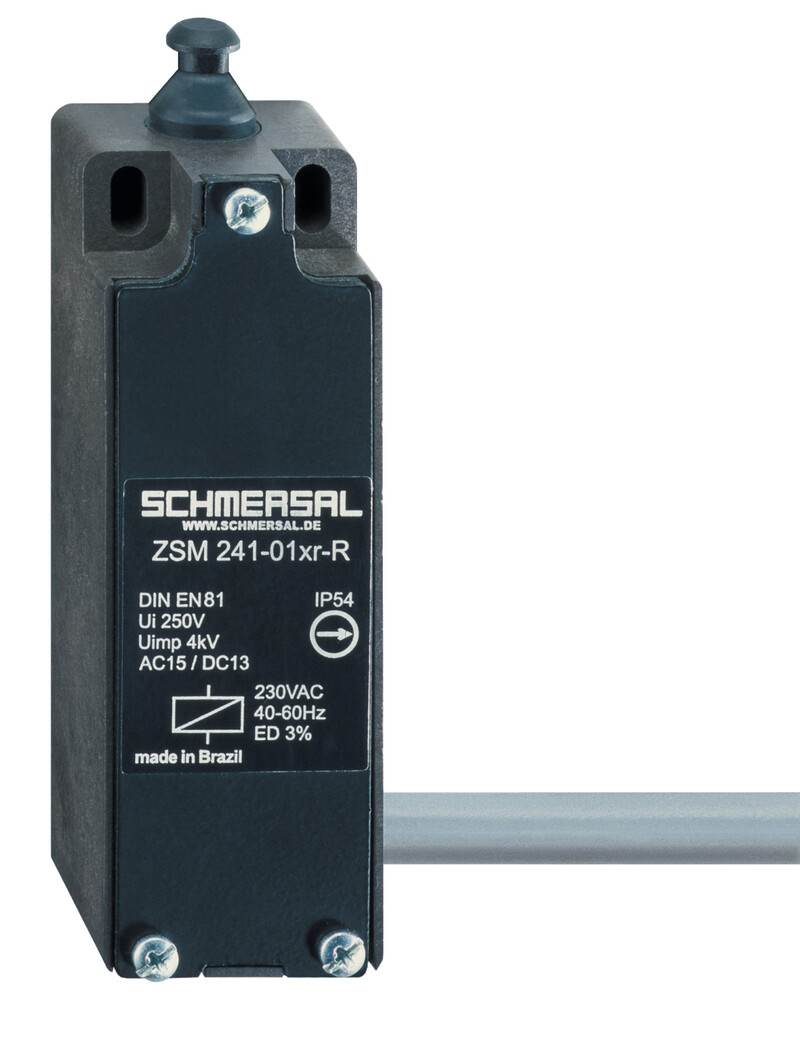

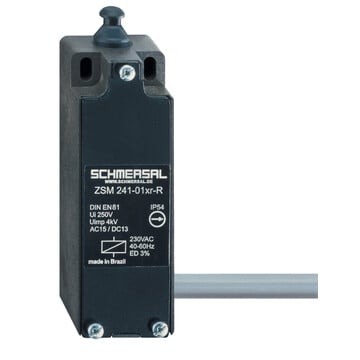

ZSM 241-01XR-R - 101174458
Wyłącznik pozycyjny bezpieczeństwa Schmersal do wind, obudowa prostokątna 94x33x33 mm, IP54, zestyk NC, prąd cieplny 4A, napięcie izolacji 250V, wyzwalanie trzpieniem, kabel fabryczny, siła przełączania min. 6N.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | ZSM 241-01XR-R | |
Numer artykułu (Numer katalogowy) | 101174458 | |
EAN (European Article Number) | 4030661303765 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Właściwości ogólne | ||
Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
Obudowa | prostokątne | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Ciężar brutto | 240 g | |
Dane ogólne - właściwości | ||
Możliwość stosowania w windach | Tak | |
Funkcje bezpieczeństwa | Tak | |
Liczba zestyków bezpieczeństwa | 1 | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 50 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Trzpień ruchomy | |
Pozycja zatrzaskiwania | dół | |
Żywotność mechaniczna, najmniejszy | 50 000 operacji | |
Siła przełączania, minimalne | 6 N | |
Mechanical data - Connection technique | ||
Konektor | Kabel podłączony fabrycznie | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 94 mm | |
Szerokość czujnika | 33 mm | |
Wysokość czujnika | 33 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP54 | |
Ambient temperature | -25 ... +40 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 4 A | |
Znamionowe napięcie AC dla sterowników, 50 Hz, maksimum | 230 VAC | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 4 A | |
Element przełączający | Zestyk normalnie zamkniety (NC) | |
Zasada przełączania | Magnet Snap Action,Electromagnetic reset | |
Latching | ||
Materiał zestyków, elektrycznych | Srebro | |
Dane elektryczne - wejście sterowania cewki | ||
Switch-on time, maximum | 9 s | |
Off-duty time, minimum | 291 s |
