ZSM476E-02-230 - 157000549

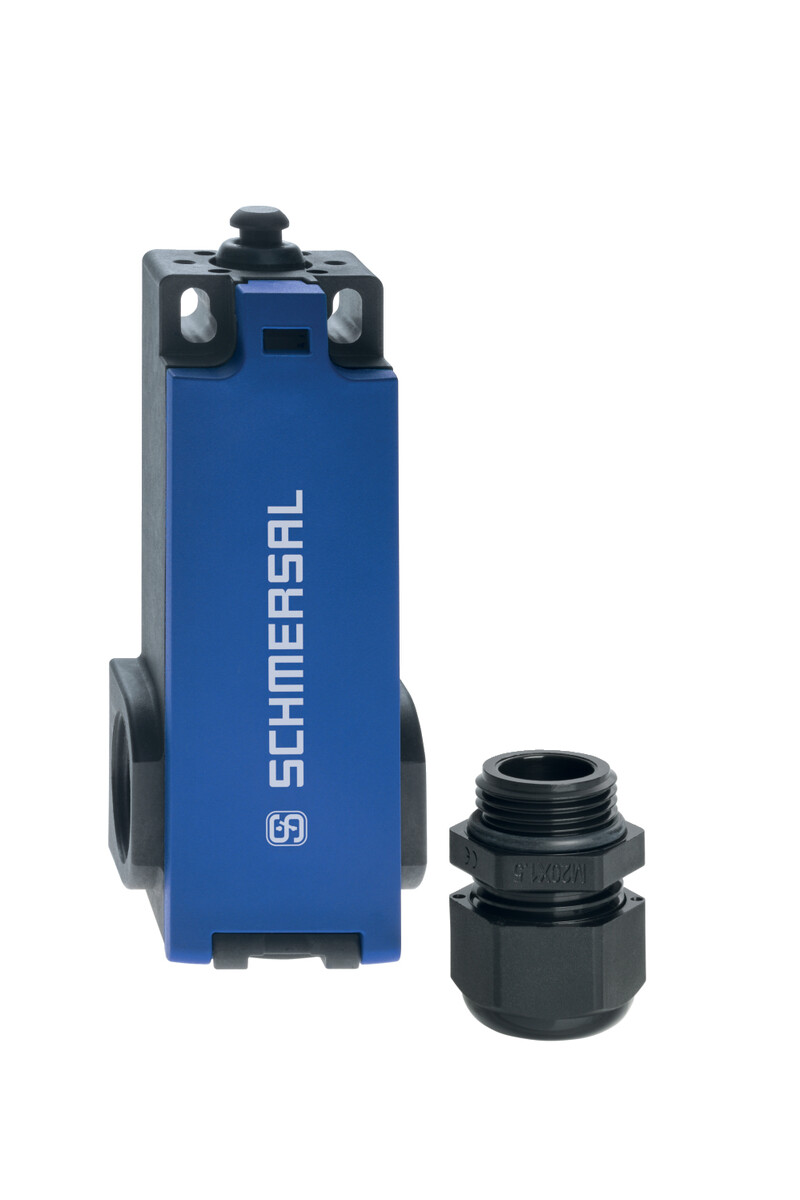

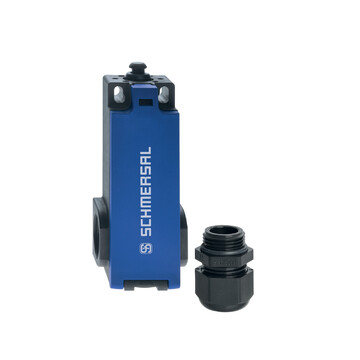

Wyłącznik pozycyjny bezpieczeństwa Schmersal, elektryczne zdalne resetowanie, obudowa 108x41x33,2 mm, IP65, dwa styki NC, napięcie pracy 230V AC, prąd cieplny 10A, sterowanie elektromagnetyczne, siła przełączania 3N.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ZSM476E-02-230 157000549
- Elektryczne zdalne resetowanie
- Obudowa z tworzywa termoplastycznego
- Funkcja przełączania z zatrzaskiem
- Z zaciskami śrubowymi i zaciskanymi do podłączenia żył
- Mała siła aktywacji i krótka droga uruchamiania
- Magnetyczny system migowy
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | ZSM476E-02-230 | |
| Numer artykułu (Numer katalogowy) | 157000549 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62061,EN 81-20/-50,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
| Obudowa | prostokątne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Ciężar brutto | 125 g | |
| Dane ogólne - właściwości | ||
| Możliwość stosowania w windach | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 50 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień ruchomy | |
| Pozycja zatrzaskiwania | dół | |
| Żywotność mechaniczna, najmniejszy | 50 000 operacji | |
| Siła przełączania, minimalne | 3 N | |
| Mechanical data - Connection technique | ||
| Konektor | Terminale śrubowe | |
| Przekrój kabla, minimalne | 0,5 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 108 mm | |
| Szerokość czujnika | 41 mm | |
| Wysokość czujnika | 33,2 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +50 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Magnet Snap Action,Electromagnetic reset | |
| Latching | ||
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - wejście sterowania cewki | ||
| Operating voltage | 230 VAC -15 % / +10 % | |
| Rated operating voltage | 230 VAC | |
| Switch-on time, maximum | 2 s | |
| Off-duty time, minimum | 65 s | |
| Magnet switch-on time | 3 % | |
| Pulse current at VAC | 0,23 A -15% | |
