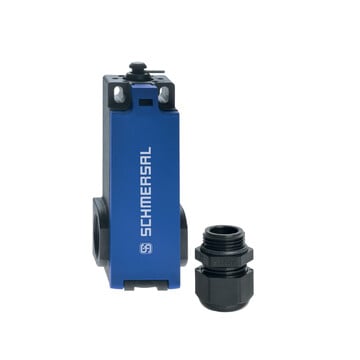

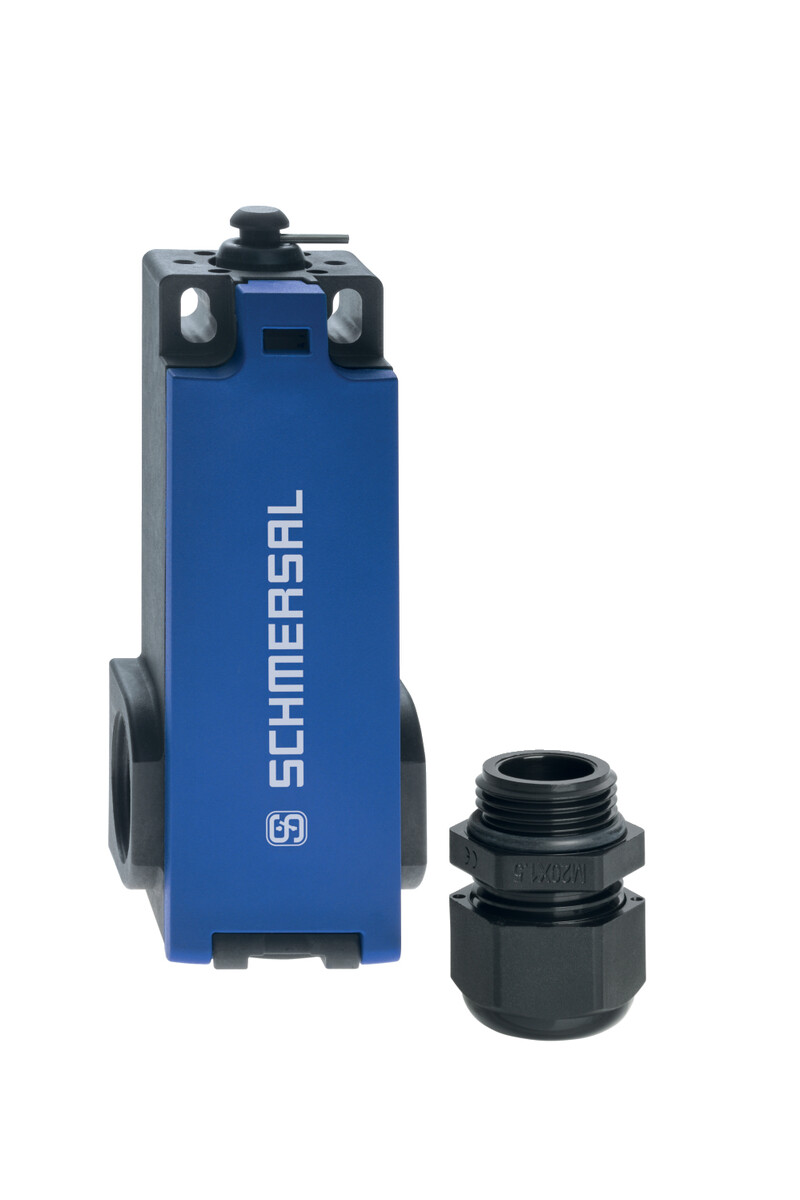

ZSR476E-02-1816 - 157000637
Wyłącznik pozycyjny bezpieczeństwa Schmersal, ręczny reset, obudowa termoplastyczna 108x41x33,2 mm, IP65, dwa styki NC, prąd cieplny 10A, napięcie 250V, montaż śrubowy, siła przełączania 3N.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ZSR476E-02-1816 157000637
- Ręczny reset
- Obudowa z tworzywa termoplastycznego
- Funkcja przełączania z zatrzaskiem
- Z zaciskami śrubowymi i zaciskanymi do podłączenia żył
- Mała siła aktywacji i krótka droga uruchamiania
- Magnetyczny system migowy
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | ZSR476E-02-1816 | |
Numer artykułu (Numer katalogowy) | 157000637 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 62061,EN 81-20/-50,EN IEC 60947-5-1,EN IEC 60947-5-3,EN IEC 60947-5-5,EN IEC 60204-1,EN IEC 60947-1 | |
Obudowa | prostokątne | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Ciężar brutto | 90 g | |
Dane ogólne - właściwości | ||
Możliwość stosowania w windach | Tak | |
Funkcje bezpieczeństwa | Tak | |
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 50 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Trzpień ruchomy | |
Pozycja zatrzaskiwania | dół | |
Żywotność mechaniczna, najmniejszy | 50 000 operacji | |
Siła przełączania, minimalne | 3 N | |
Mechanical data - Connection technique | ||
Konektor | Terminale śrubowe | |
Przekrój kabla, minimalne | 0,5 mm2 | |
Przekrój kabla, maksimum | 1,5 mm2 | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 108 mm | |
Szerokość czujnika | 41 mm | |
Wysokość czujnika | 33,2 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -25 ... +50 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 4 A | |
Element przełączający | Zestyk normalnie zamkniety (NC) | |
Zasada przełączania | Magnet Snap Action | |
Latching | ||
Materiał zestyków, elektrycznych | Srebro |
