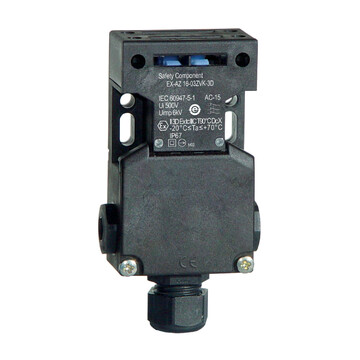

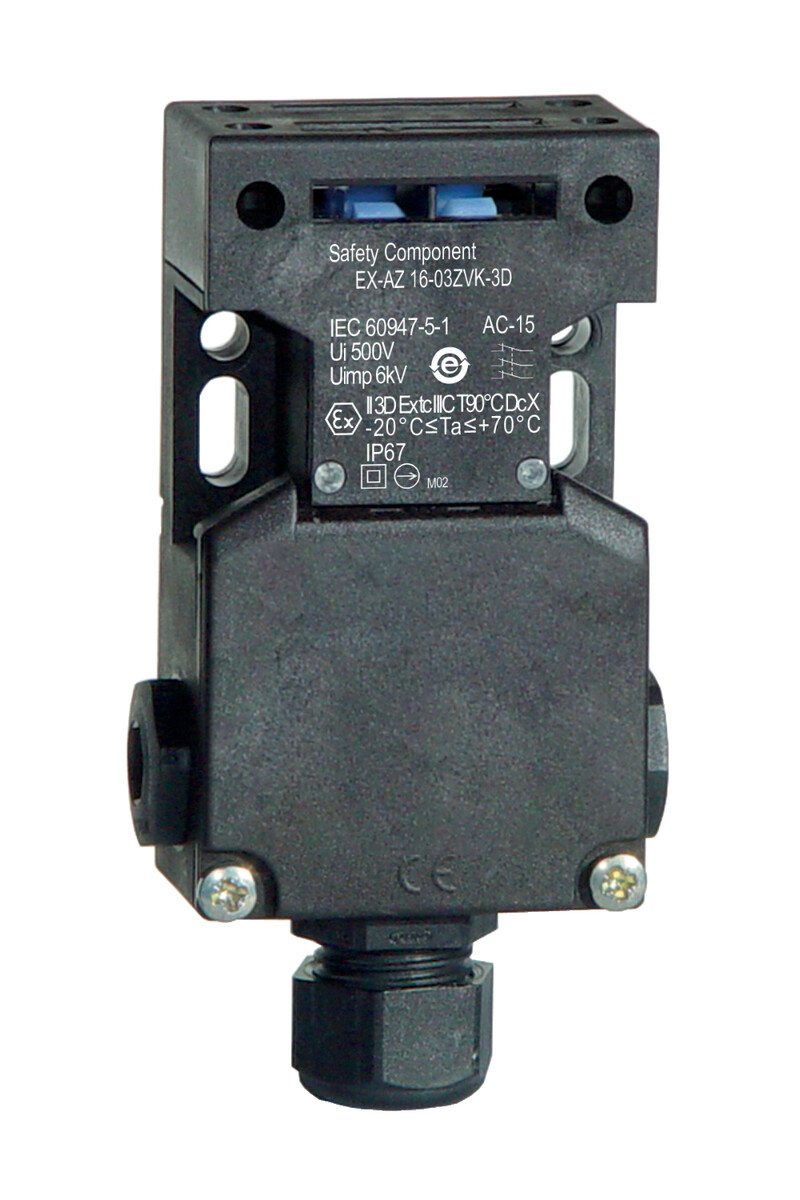

EX-AZ 16-12ZVRK-3D - 101185377
Wyłącznik bezpieczeństwa Schmersal do strefy 22, obudowa IP67, 2 zestyki NC i 1 pomocniczy NO, siła zatrzasku 30 N, prąd cieplny 2,5 A, napięcie izolacji 500 V, 52x90x30 mm, temp. pracy -20…+70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-AZ 16-12ZVRK-3D 101185377
- 3 wloty kablowe M 16 x 1.5
- Ex-Strefa 22
- Obudowa z tworzywa termoplastycznego
- Uniwersalne kodowanie
- 52 mm x 90 mm x 30 mm
- Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
- Otwory szczelinowe do regulacji, otwory okrągłe do zamocowania
- z podwójną izolacją
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-AZ 16-12ZVRK-3D | |
| Numer artykułu (Numer katalogowy) | 101185377 | |
| EAN (European Article Number) | 4030661324883 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 22 | |
| Kategoria ochrony przeciwwybuchowej | 3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
| Właściwości ogólne | ||
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Ciężar brutto | 145 g | |
| Dane ogólne - właściwości | ||
| Wyższa siła zatrzaskująca | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
| Uwaga (zestyk normalnie otwarty B10D (NO)) | przy 10% I<sub>e</sub> oraz obciążeniu oporowym | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła zatrzasku | 30 N | |
| Skok wymuszonego rozwarcia | 8 mm | |
| Siła wymuszonego rozwarcia, minimalne | 10 N | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Screw connection M16x1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 6 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 52 mm | |
| Wysokość czujnika | 90 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -20 ... +70 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 2,5 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2,5 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 2,5 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately.,Zaślepki uszczelniające do otworów,Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex | |
| Note | ||
| Uwaga (informacje ogólne) | kodowanie indywidualne dostępne na żądanie | |
