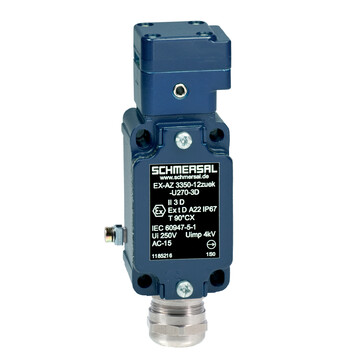

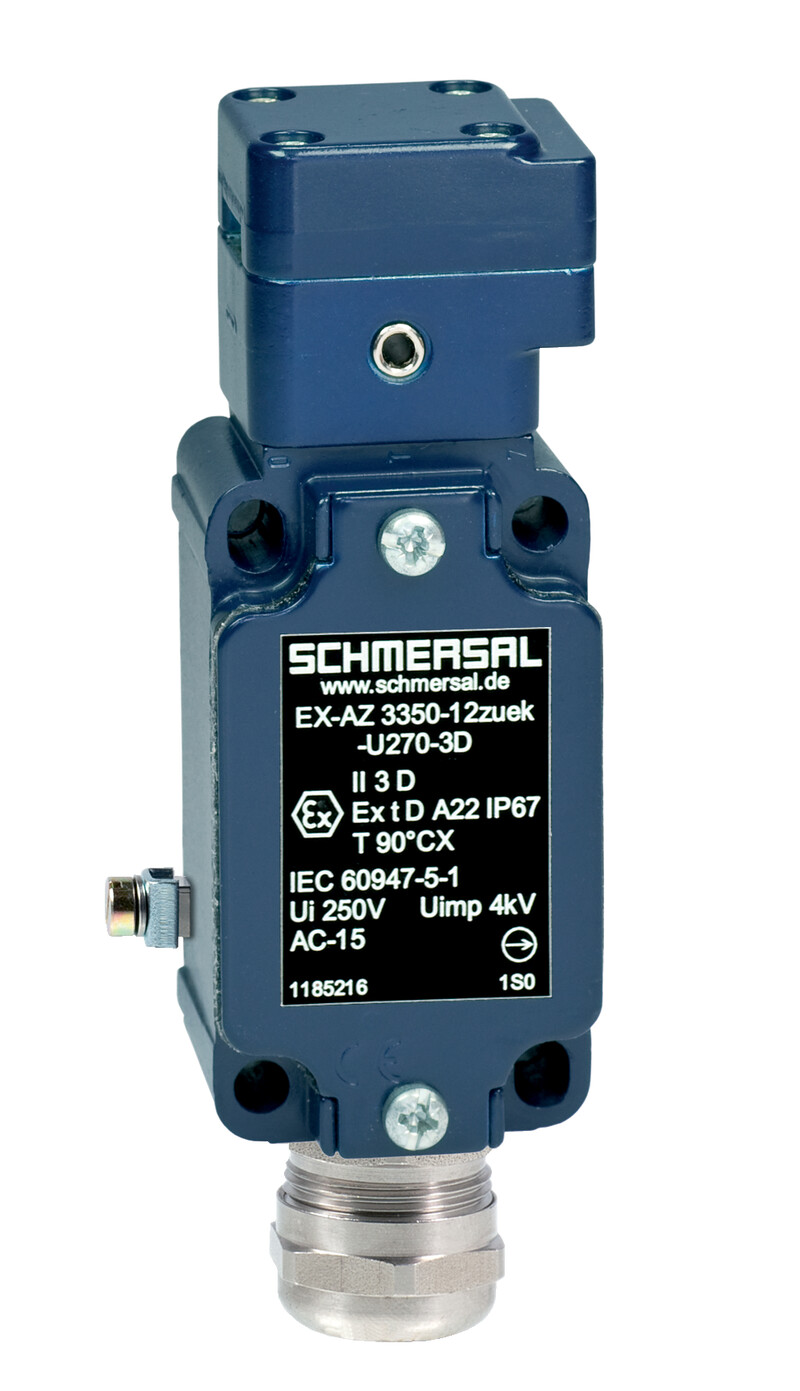

EX-AZ 3350-12ZUEK-U270-3D - 151185216
Wyłącznik bezpieczeństwa do stref Ex Schmersal, obudowa ze stopów lekkich 40,5x114x38 mm, montaż śrubowy M20x1.5, IP67, 2 styki bezpieczeństwa, napięcie izolacji 250 V AC, prąd 10 A, strefa 22, skok wymuszonego rozwarcia 10,7 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-AZ 3350-12ZUEK-U270-3D 151185216
- Ex-Strefa 22
- Obudowa metalowa
- 40,5 mm x 114 mm x 38 mm
- Zamykanie klamką
- 1 Wlot kablowy M 20 x 1.5
- dostępny jest element centrujący
- Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
- Zabezpieczenie serwisowe do wyłącznika SZ 415 dla zapobiegania niezamierzonemu zamknięciu
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-AZ 3350-12ZUEK-U270-3D | |
| Numer artykułu (Numer katalogowy) | 151185216 | |
| EAN (European Article Number) | 4030661345918 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 22 | |
| Kategoria ochrony przeciwwybuchowej | 3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3D Ex tc IIIC T90°C Dc X | |
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Materiał obudowy | odlew ze stopów lekkich | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 195 g | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Skok wymuszonego rozwarcia | 10,7 mm | |
| Siła wymuszonego rozwarcia, minimalne | 5 N | |
| Uwaga (siła wymuszonego rozwarcia) | na każdy zestyk rozwierny | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 6 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 38 mm | |
| Szerokość czujnika | 40,5 mm | |
| Wysokość czujnika | 114 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately.,Gwintowana dławica z certyfiaktem Ex | |
