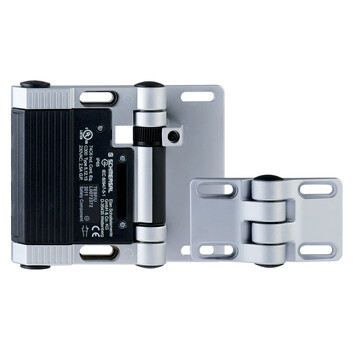

TESF/0 - 101182066
Zawiasowy wyłącznik bezpieczeństwa Schmersal, obudowa metalowa, IP65, wymiary 141x115x21,5 mm, 2 tory bezpieczeństwa, kąt wymuszonego rozwarcia 10°, żywotność 1 mln cykli, temperatura pracy -25...+65°C.
Parametry produktu
Opisy produktu
Najważniejsze parametry TESF/0 <strong>101182066</strong>
<ul>
<li>2 wloty kablowe M 16 x 1.5</li>
<li>ze stałym kątem przełączania</li>
<li>Obudowa metalowa</li>
<li>Dobra odporność na oleje i benzynę lakową</li>
<li>Do drzwi z zawiasami po lewej lub prawej stronie</li>
<li>141 mm x 115 mm x 21,5 mm</li>
<li><span>Łatwy montaż, </span><span>odpowiednie dla wszystkich konwencjonalnych systemów profilowych </span><span>(30 … 60 mm)</span></li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>TESF/0</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101182066</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661604763</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-09</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-09</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-09</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002591</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002591</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-15,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Metal, Odlew ciśnieniowy cynkowy</td></tr><tr><td colspan="2">Kolor obudowy</td><td>Czarne</td></tr><tr><td colspan="2">Ciężar brutto</td><td>840 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Montaż na zewnątrz</td><td>Tak</td></tr><tr><td colspan="2">dodatkowy zawias</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków pomocniczych</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>2 000 000 operacji</td></tr><tr><td colspan="2">B10D Zestyk normalnie otwarty (NO)</td><td>1 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Kąt wymuszonego rozwarcia</td><td>10 °</td></tr><tr><td colspan="2">Kąt otwarcia</td><td>180°</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Termination</td><td>2 x Screw terminals M16 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,5 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>1 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>21,5 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>141 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>115 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +65 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>250 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>2,5 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>2,5 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>2 A</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>1 A</td></tr><tr><td colspan="2">Element przełączający</td><td>zestyk (NO), zestyk (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Wolnoprzełączające</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>1 200 /h</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Stop srebra i niklu 10</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>dodatkowy zawias</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Zamknięta osłona bezpieczeństwa = 0° na schematach ruchu wyłącznika kontaktowego.,Ustawiony fabrycznie kąt przełączania to 3°.,Do momentu osiągnięcia końca żywotności mechanicznej, kąt można zwiększać do 8° przy normalnym zużyciu.,Kąt wymuszonego rozwarcia wynosi 10°.</td></tr>
</tbody>
</table>
