TESF/ST24.1/0 - 101182843

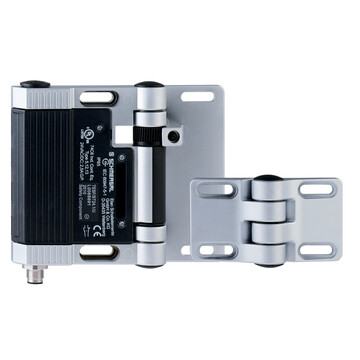

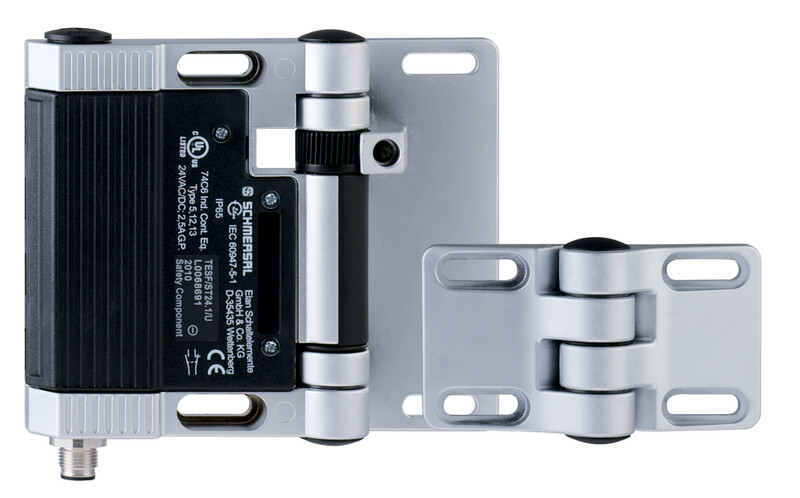

Zawiasowy wyłącznik bezpieczeństwa Schmersal, metalowa obudowa, gniazdo M12 8-pin, dodatkowy zawias, wymiary 141x115x21,5 mm, IP65, 2 zestawy styków (NO/NC), napięcie izolacji 250 VAC, przeznaczony do drzwi lewych i prawych.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TESF/ST24.1/0 101182843
- 1 wloty kablowe M 16 x 1.5
- ze stałym kątem przełączania
- 1 konektor M12, 8-polowy
- Obudowa metalowa
- Dobra odporność na oleje i benzynę lakową
- Do drzwi z zawiasami po lewej lub prawej stronie
- 141 mm x 115 mm x 21,5 mm
- Łatwy montaż, odpowiednie dla wszystkich konwencjonalnych systemów profilowych (30 … 60 mm)
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TESF/ST24.1/0 | |
| Numer artykułu (Numer katalogowy) | 101182843 | |
| EAN (European Article Number) | 4030661604596 | |
| eCl@ss number, version 12.0 | 27-27-06-09 | |
| eCl@ss number, version 11.0 | 27-27-06-09 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-09 | |
| ETIM number, version 7.0 | EC002591 | |
| ETIM number, version 6.0 | EC002591 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Kolor obudowy | Czarne | |
| Ciężar brutto | 840 g | |
| Dane ogólne - właściwości | ||
| Montaż na zewnątrz | Tak | |
| dodatkowy zawias | Tak | |
| Liczba zestyków pomocniczych | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kąt wymuszonego rozwarcia | 10 ° | |
| Kąt otwarcia | 180° | |
| Mechanical data - Connection technique | ||
| Konektor | Konektor, dół | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 21,5 mm | |
| Szerokość czujnika | 141 mm | |
| Wysokość czujnika | 115 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +65 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 2,5 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 200 /h | |
| Materiał zestyków, elektrycznych | Stop srebra i niklu 10 | |
| Zakres dostawy | ||
| Zakres dostawy | dodatkowy zawias | |
| Note | ||
| Uwaga (informacje ogólne) | Uwaga! Wersje z przyłączem wtykowym zgodnie z EN 60204-1 mogą być stosowane tylko w obwodach prądowych PELV. | |
