TESZ1110/S - 101029152

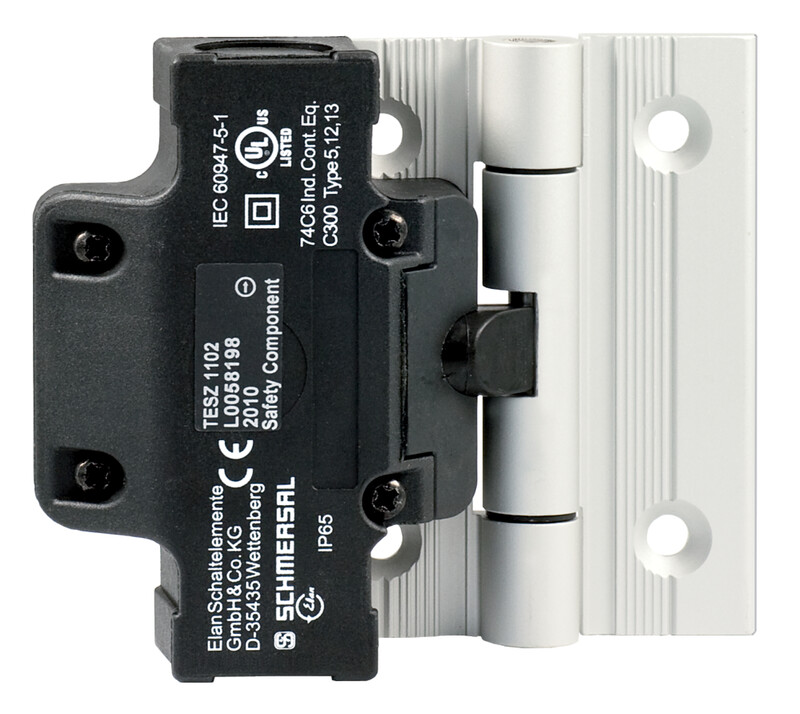

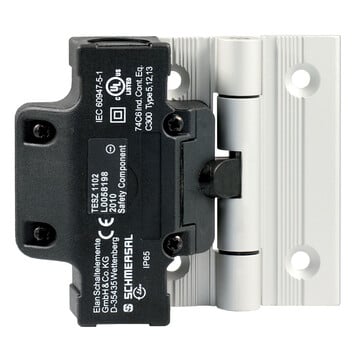

Zawiasowy wyłącznik bezpieczeństwa Schmersal, obudowa wzmocniona termoplastyczna, IP65, trzy tory bezpieczeństwa, wymiar 111,5x92x36 mm, styk NC, montaż do profili 40 mm, żywotność 20 lat.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TESZ1110/S 101029152
- 2 wloty kablowe M 20 x 1.5
- Łatwy montaż, szczególnie na profilach 40 mm
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- Dobra odporność na oleje i benzynę lakową
- 111,5 mm x 92 mm x 36 mm
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | TESZ1110/S | |
Numer artykułu (Numer katalogowy) | 101029152 | |
EAN (European Article Number) | 4030661449111 | |
eCl@ss number, version 12.0 | 27-27-06-09 | |
eCl@ss number, version 11.0 | 27-27-06-09 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-09 | |
ETIM number, version 7.0 | EC002591 | |
ETIM number, version 6.0 | EC002591 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Materiał zawiasów | Aluminium | |
Ciężar brutto | 284 g | |
Dane ogólne - właściwości | ||
zawias montażowy | Tak | |
Liczba zestyków bezpieczeństwa | 3 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Kąt wymuszonego rozwarcia | 14 ° | |
Siła wymuszonego rozwarcia, minimalne | 1 N | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,5 mm2 | |
Przekrój kabla, maksimum | 1 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - Wymiary | ||
Długość x Szerokość x Wysokość | Odpowiednia dla montażu w systemach profilowych: 40 mm | |
Długość czujnika | 36 mm | |
Szerokość czujnika | 111,5 mm | |
Wysokość czujnika | 92 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -25 ... +65 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 2,5 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 2,5 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 1 A | |
Element przełączający | Zestyk normalnie zamkniety (NC) | |
Zasada przełączania | Wolnoprzełączające | |
Częstotliwość przełączania | 120 /h | |
Materiał zestyków, elektrycznych | Srebro | |
Note | ||
Uwaga (informacje ogólne) | Kąt otwarcia jest fabrycznie ustawiony na 4°.,Dodatkowy zawias z akcesoriami montażowymi jest także dostępny oddzielnie, numer części TES/S |
