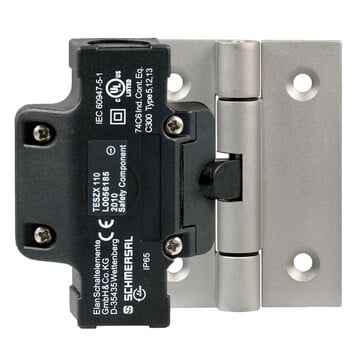

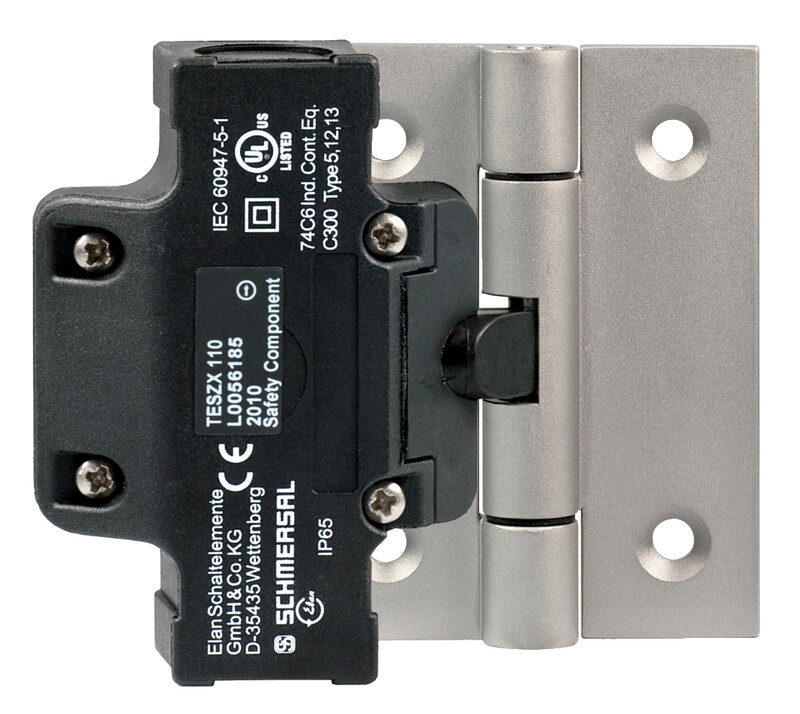

TESZX1110/S - 101031673
Zawiasowy wyłącznik bezpieczeństwa Schmersal, obudowa termoplastyczna, zawiasy stal nierdzewna, 3 tory bezpieczeństwa, IP65, wymiary 111,5x92x36 mm, kąt wymuszonego rozwarcia 14°, temperatura pracy -25...+65°C, żywotność 1 mln cykli.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TESZX1110/S 101031673
- 2 wloty kablowe M 20 x 1.5
- Łatwy montaż, szczególnie na profilach 40 mm
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- Dobra odporność na oleje i benzynę lakową
- 111,5 mm x 92 mm x 36 mm
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TESZX1110/S | |
| Numer artykułu (Numer katalogowy) | 101031673 | |
| EAN (European Article Number) | 4030661606392 | |
| eCl@ss number, version 12.0 | 27-27-06-09 | |
| eCl@ss number, version 11.0 | 27-27-06-09 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-09 | |
| ETIM number, version 7.0 | EC002591 | |
| ETIM number, version 6.0 | EC002591 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN IEC 60947-5-1 | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał zawiasów | Stal nierdzewna | |
| Ciężar brutto | 457 g | |
| Dane ogólne - właściwości | ||
| zawias montażowy | Tak | |
| Liczba zestyków bezpieczeństwa | 3 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kąt wymuszonego rozwarcia | 14 ° | |
| Siła wymuszonego rozwarcia, minimalne | 1 N | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,5 mm2 | |
| Przekrój kabla, maksimum | 1 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość x Szerokość x Wysokość | Odpowiednia dla montażu w systemach profilowych: 40 mm | |
| Długość czujnika | 36 mm | |
| Szerokość czujnika | 111,5 mm | |
| Wysokość czujnika | 92 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +65 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 2,5 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 2,5 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 120 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Kąt otwarcia jest fabrycznie ustawiony na 4°.,Dodatkowy zawias z akcesoriami montażowymi jest także dostępny oddzielnie, numer części TESZX/S | |
