TV10S 335-12Z - 151179252

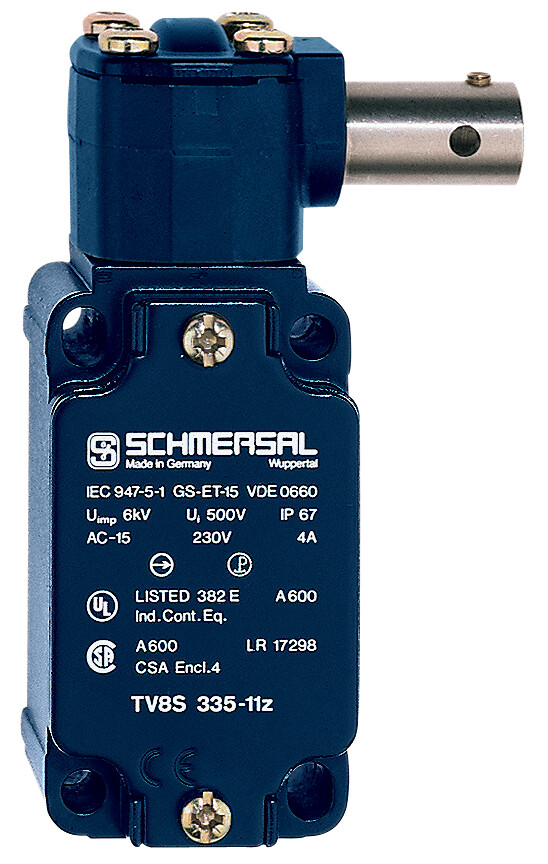

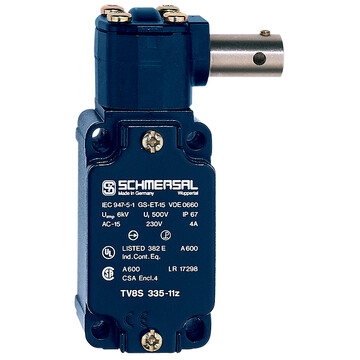

Zawiasowy wyłącznik bezpieczeństwa Schmersal, metalowa obudowa, stopień ochrony IP67, prąd 10 A, wymiar 40,5x107x65,3 mm, głowica obracana 4x90°, wałek 360°, styk NC, odporność na oleje.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TV10S 335-12Z 151179252
- Obudowa metalowa
- Dobra odporność na oleje i benzynę lakową
- Głowicę można obracaćo 4 x 90°
- 40,5 mm x 107 mm x 65,3 mm
- Wałek aktywatora może być obrócony o 360°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TV10S 335-12Z | |
| Numer artykułu (Numer katalogowy) | 151179252 | |
| EAN (European Article Number) | 4030661311708 | |
| eCl@ss number, version 12.0 | 27-27-06-09 | |
| eCl@ss number, version 11.0 | 27-27-06-09 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-09 | |
| ETIM number, version 7.0 | EC002591 | |
| ETIM number, version 6.0 | EC002591 | |
| Właściwości ogólne | ||
| Materiał obudowy | odlew ze stopów lekkich | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 283 g | |
| Klasyfikacja | ||
| Normy, przepisy | BG-GS-ET-15,EN ISO 13849-1,EN IEC 60947-5-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Inne | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kąt wymuszonego rozwarcia | 7 ° | |
| Moment wymuszonego rozwarcia | 0,6 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Dane mechaniczne - konektor strona B | ||
| Konektor | połączenie | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 65,3 mm | |
| Szerokość czujnika | 40,5 mm | |
| Wysokość czujnika | 107 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 4 A | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Przez obrót głowicy o 4 x 90° możliwe są 8 płaszczyzny aktywacji. Potrzebny jest do tego śrubokręt do śrub torx T10. Nawet w przypadku wykręcenia śruby, głowica pozostaje na miejscu. W dalszym ciągu nie jest możliwe manipulowanie przy wyłączniku przez osoby niepowołane.,Pomoc przy ustawianiu: Wkręt dociskowy do pozycjonowania, wałek z otworem na trzpień,Dostępne połączenie uniwersalne dla skompensowania przesunięcia osiowego (tylko do wałów drążonych o średnicy otworu 10 mm) | |
